Der Import und Export von logischen Ausdrücken ist nützlich bei sehr vielen oder sehr komplexen logischen Signalen. Mit der Exportfunktion können Sie auch Ihre Arbeit sichern und die logischen Signaldefinitionen für andere Anwender oder Rechner verfügbar machen.

	Import-Button
	Export-Button

Ähnlich wie in der Signaldefinitionstabelle können Sie die logischen Signale in eine Textdatei exportieren. Diese Textdatei können Sie dann auch mit einem Texteditor oder MS Excel weiter bearbeiten. Manchmal ist es einfacher oder effizienter große Datenmengen in einem Tabellenprogramm zu projektieren als in einem Konfigurationsdialog.

Definieren Sie ein oder zwei Mustersignale im Dialog der logischen Ausdrücke, um die korrekte Formatierung der Textdatei zu erhalten. ibaAnalyzer erzeugt Textdateien mit Tabulator als Trennungszeichen zwischen den Daten.

Beispiel

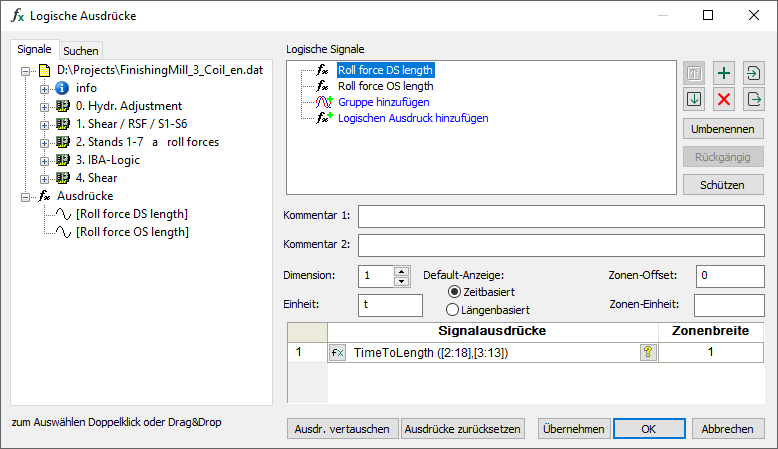

Definieren Sie ein oder zwei Signale und exportieren Sie diese dann.

Die Import-/Export-Buttons beziehen sich immer auf alle logischen Signale.

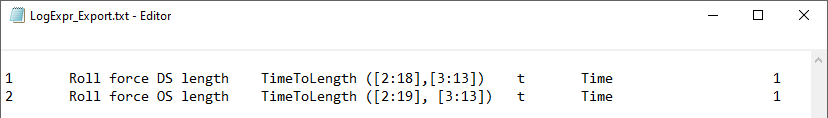

Im Texteditor sieht die exportierte Beispieldatei so aus:

In MS Excel sind die Spalten so verteilt:

Wenn Sie die korrekte Formatierung der Datei beibehalten, können Sie weitere Datensätze mit diesen Werkzeugen editieren. Speichern Sie die Datei wieder als Textdatei, um sie in die logischen Ausdrücke zu importieren.
