In der Signaltabelle im Register Signaldefinitionen können Sie jederzeit neue Signale hinzufügen. Dazu muss keine Messdatei geöffnet sein.

Öffnen Sie mit das Kontextmenü in den Signaldefinitionen und wählen Sie den Befehl Signal hinzufügen aus. Das funktioniert auch, wenn bereits Signale in der Tabelle stehen.

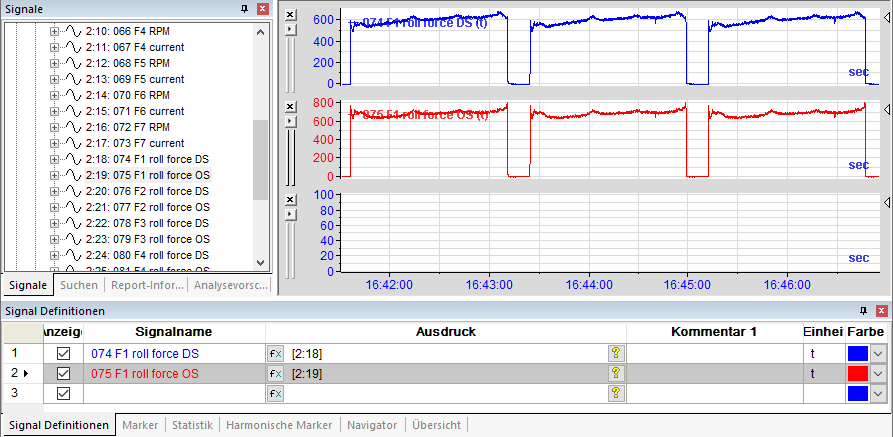

Der Befehl fügt eine leere Zeile in die Tabelle ein und einen entsprechenden Signalstreifen im Recorderfenster.

In die neue Zeile können Sie in der Spalte Ausdruck nun beliebige Ausdrücke und Berechnungen eintragen. Dazu gehören:

  • Rohdaten (Original-Signale)

  • konstante Werte

  • Ausdrücke zur Erzeugung künstlicher Signale unter Nutzung der Funktionen des Ausdruckseditors

  • mathematische Operationen mit künstlich erzeugten Signalen und Rohdaten als Operanden

Ausdrücke als Signale

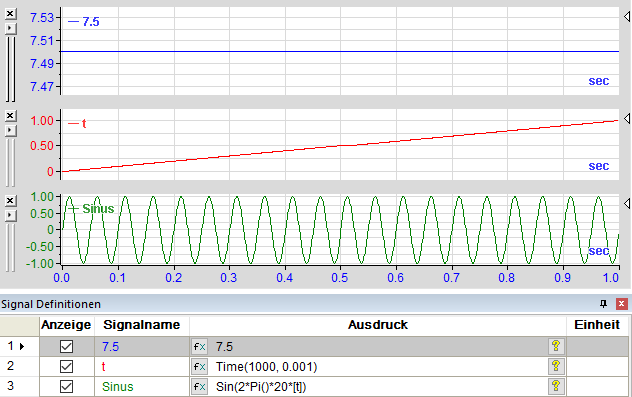

Sie können auch einfache Ausdrücke direkt als Signal verwenden. Die nachfolgende Abbildung zeigt einige Beispiele:

  • konstanter Wert (7,5)

  • Erzeugung einer Zeit-Geraden mit der TIME-Funktion

  • Erzeugung eines Sinus-Signals mit Hilfe der Zeit-Geraden

Zur Erläuterung der Funktionen siehe Ausdruckseditor.

Neue Signale aus Originalsignalen

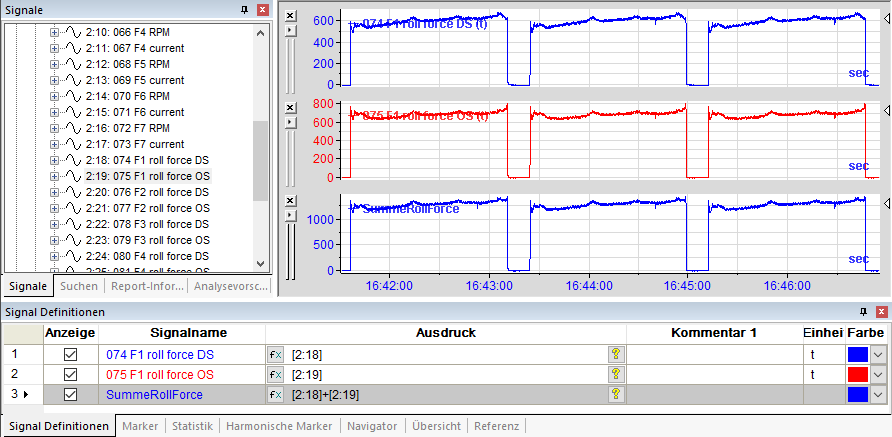

Neue Signale können aber auch aus der Verknüpfung von Originalsignalen bestehen, wie die nachfolgende Abbildung zeigt.

Signale duplizieren

Wenn Sie im Kontextmenü eines Signals in der Tabelle den Befehl Signal duplizieren wählen, wird der Inhalt des gewählten Signals in ein neues Signal kopiert. Das ist praktisch, wenn Sie nur kleine Modifikationen an einem bestehenden, längeren Ausdruck vornehmen wollen.

Verwendung der neuen Signale

Neu erzeugte Signale werden in der Analysevorschrift (*.pdo) gespeichert. Wenn die Analysevorschrift ohne Messdatei geöffnet wird, dann sind diese Ausdrücke zwar vorhanden, jedoch ohne Werte. Erst wenn Sie eine Messdatei öffnen, erhalten die Ausdrücke Werte.

Diese neu hinzugefügten Ausdrücke können selbst wieder Operanden in anderen Ausdrücken sein. Daher finden Sie die neuen Ausdrücke auch im Signalbaum des Ausdruckseditors. Sie erscheinen nicht im Signalbaumfenster.
