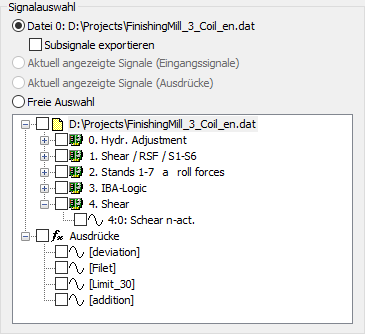

Wählen Sie die Signale aus, die Sie in die neue Datei exportieren möchten.

Folgende Optionen unterstützen Sie bei der Auswahl.

Datei [Nummer]

Alle Signale der Messdatei werden exportiert.

Die Nummer spezifiziert die Messdatei, falls mehrere Messdateien geöffnet sind. Dabei wird die Datei automatisch referenziert, die im Signalbaumfenster beim Öffnen des Export-Dialogs ausgewählt ist.

Subsignale exportieren

Wenn Sie diese Option aktivieren, werden alle vorhandenen Subsignale eines Signals exportiert. Subsignale sind zusätzliche Kennwerte wie Maximum, Minimum, Mittelwert oder Standardabweichung. Sie können in folgenden Fällen auftreten:

• Datenbankabfrage: Wenn bei der Extraktion der Daten die zusätzlichen Kanalinformationen aktiviert waren, werden die entsprechenden Werte als Subsignale unterhalb der Hauptsignale im Signalbaum angelegt. Durch Aktivierung dieser Option werden diese Subsignale sowohl in Binär- als auch in ASCII-Dateien exportiert. Jedes Subsignal erhält eine eigene gekennzeichnete Spalte.

• HD-Abfrage: Da diese Abfrage auf einer Zeitbasis beruht, werden standardmäßig Minimum und Maximum der Signale als Subsignale im Signalbaum bereitgestellt.

Tipp

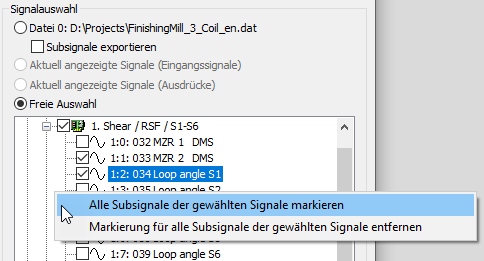

	Wenn Sie nicht den gesamten Signalinhalt der Datei exportieren wollen, sondern die zu exportierenden Signale einzeln wählen, dann können Sie die Subsignale über das Kontextmenü im Signalbaum hinzufügen.

Aktuell angezeigte Signale (Eingangssignale)

Alle Eingangssignale werden exportiert, die in der aktuellen Analyse in einem Signalstreifen sichtbar sind.

Aktuell angezeigte Signale (Ausdrücke)

Alle aktuell angezeigten Eingangssignale und Ausdrücke werden exportiert.

Freie Auswahl

Sie können die Signale und Ausdrücke, die Sie exportieren wollen, im Signalbaum darunter über die Kontrollkästchen auswählen.

Wenn Sie ein Modul auswählen, werden alle Signale des Moduls auch ausgewählt.

Um einzelne Signale auszuwählen, öffnen Sie das Modul mit dem <+>-Button und wählen Sie die gewünschten Signale aus. Wenn Sie ein Signal eines Moduls auswählen, wird auch das Modul markiert. So ist auf einen Blick ersichtlich, aus welchen Modulen Signale exportiert werden.
