Mit der X-Y-Darstellung können Sie die Abhängigkeit mehrerer zeitbasierter oder längenbasierter Signale veranschaulichen. Die Zeit- oder Längendimension wird dabei eliminiert. Mindestens zwei Signale müssen in einem Signalstreifen enthalten sein, damit Sie den X-Y-Modus auswählen können. Zeitbasierte und längenbasierte Signale können Sie nicht mischen.

Das untere Signal in der Legende wird auf der X-Achse abgetragen, die anderen Signale auf der Y-Achse. Sie können mehrere Y-Achsen verwenden.

Sie können mit der Maus die Reihenfolge der Signale ändern, um ein anderes Signal auf der X-Achse abzutragen, siehe Signale verschieben.

Beispiel zur Vorgehensweise: Gerüstkennlinie (Walzkraft über Position)

  1. Ziehen Sie mindestens zwei Signale in einen Signalstreifen.

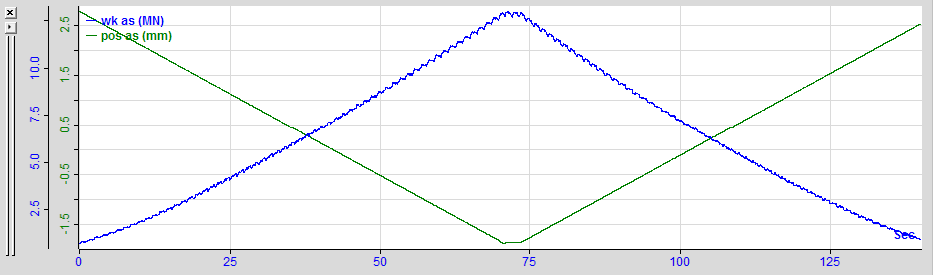

    Im Beispiel: Walzkraft ("wk as") und Position ("pos as")Da beide Signale zeitbezogen sind, ist die X-Achse in Sekunden eingeteilt.

  2. Wählen Sie den Streifenmodus X - Y, z. B. über den Button im Kopfbalken des Streifens.

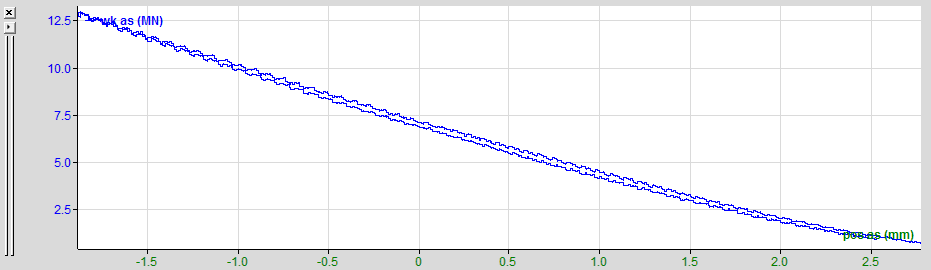

    Die X-Achse wird in der Einheit der Position (mm) eingeteilt. Die Y-Achse des anderen Signals (Walzkraft) bleibt unverändert. Allerdings werden die Werte der Walzkraft nun nicht mehr nach der Zeit, sondern nach den entsprechenden Positionswerten eingetragen.
Vergleich mit XY-Operation

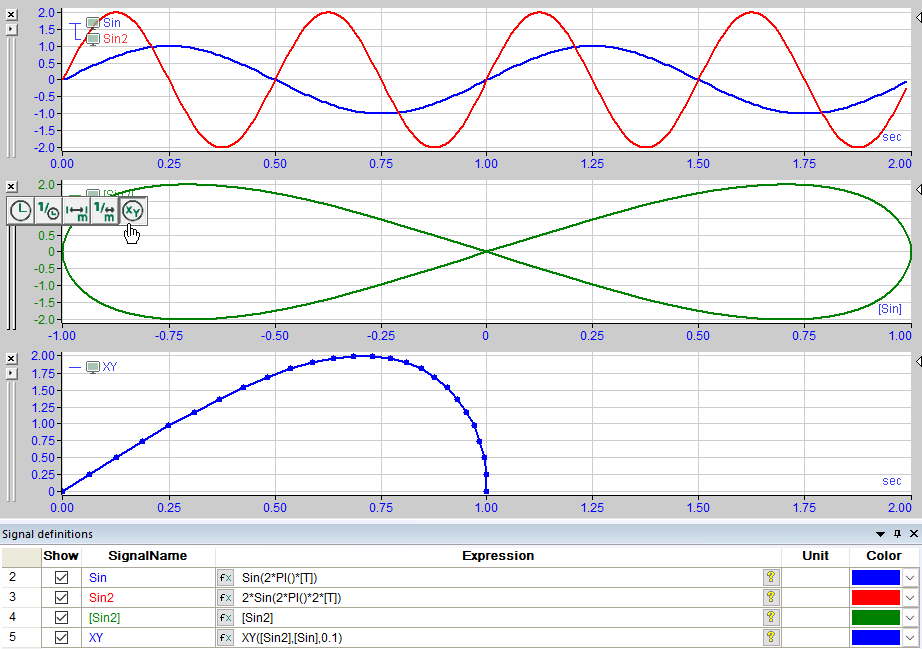

Sie können die X-Y-Darstellung auch mit einer Berechnung umsetzen. Die Abbildung zeigt die Ergebnisse des X-Achsenmodus und der XY-Funktion im Vergleich.

Weitere Informationen siehe XY .
