Normalansicht ist eine einfache zweidimensionale Kurvendarstellung. 2D-Darstellungen dienen zur Anzeige von Werten, die sich nur in Abhängigkeit von einer Größe wie Zeit oder Länge ändern.
Darstellungsarten
Die Darstellungsart können Sie in den Voreinstellungen, den Streifeneinstellungen oder über das Kontextmenü im jeweiligen Streifen ändern.
Bei den X-Achsen-Modi Zeit und Länge ist die Darstellung als Linienzug, Polygon, Punkte oder Stufen möglich. Im FFT-Modus stehen zusätzlich noch Balken und diskrete Frequenzlinien zur Auswahl.
Linienzug und Polygon
Bei Linienzug- und Polygondarstellung verbinden gerade Linien die einzelnen Messpunkte durch Interpolation auf dem kürzesten Weg. Dadurch ändert sich der Messwert zwischen zwei Punkten scheinbar proportional, obwohl das nicht immer der Realität entspricht.

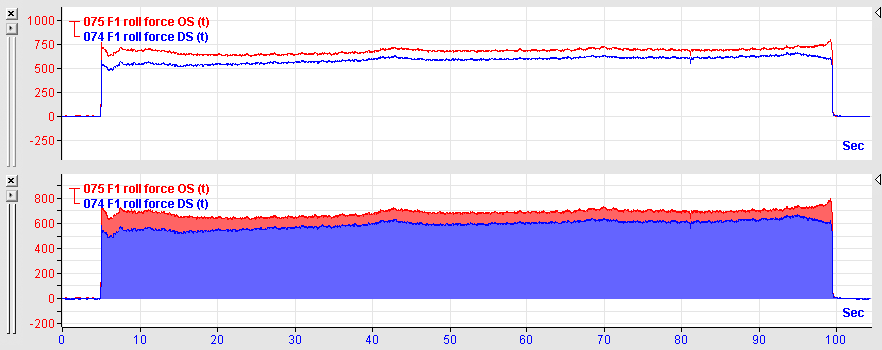

Die Abbildung zeigt die Linienzugdarstellung oben und die Polygondarstellung unten.
Darstellung konstanter Werte: Stufendarstellung statt Linienzug
Bei Werten, die zwischen zwei Punkten konstant sind, wie z. B. Batch- oder Produktnummern ist die Linienzugdarstellung nicht optimal. Da die interpolierte Verbindungslinie eine stetige Wertveränderung suggeriert, zeigen auch Marker zwischen den Messpunkten falsche Zwischenwerte.
In solchen Fällen ist die Stufendarstellung besser. Bei der Stufendarstellung bleibt der Wert des letzten Samples grafisch konstant bis zum nächsten Sample und erscheint als waagerechte Linie.

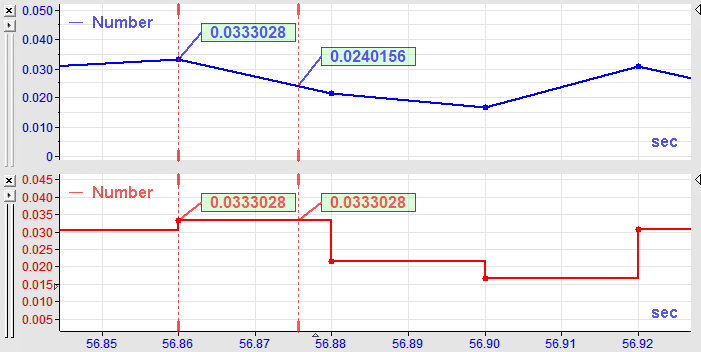

Die nachfolgende Abbildung zeigt die Unterschiede zwischen der Linienzugdarstellung oben und der Stufendarstellung unten.
