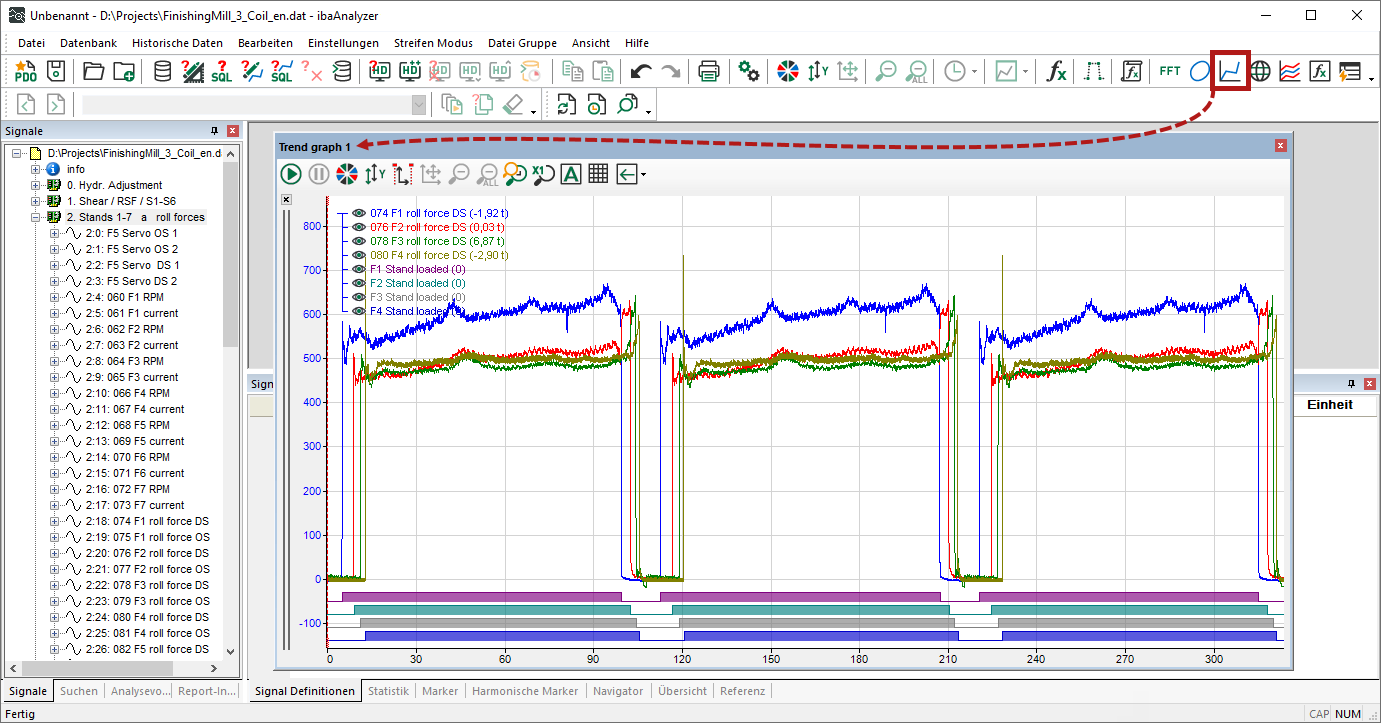

Eine flexiblere Form der Signaldarstellung bietet die PDA-Trendkurve, die Sie über die Symbolleiste öffnen können oder über das Menü Ansicht. Sie öffnen mit jedem Klick auf den Button eine neue PDA-Trendkurve.

In Anlehnung an die Trendkurve in der Datenerfassungssoftware ibaPDA hat diese Ansicht folgende Eigenschaften:

• Anzeige aller zeitbasierten Signale und Ausdrücke inkl. Vektoren, Textsignale, Analog- und Digitalsignale

• jede PDA-Trendkurve mit eigener X-Achse und Markertabelle

• relative oder absolute Zeitangabe auf der X-Achse

• frei verschiebbare und andockfähige Fenster, die auch als Registerkarten hintereinander angeordnet werden können oder sich automatisch in den Hintergrund schalten

• individuelles Zoomen in jeder Ansicht oder den Zoombereich aus dem Recorderfenster bzw. Navigatorbereich übernehmen

• ähnliche Einstellmöglichkeiten für die Trendkurve wie in ibaPDA
