Der Dialog Eigenschaften bietet verschiedene Optionen für die Anzeige der Route.

Sie können den Dialog über das Kontextmenü des Kartenbereichs oder den Zahnrad-Button oben rechts öffnen.

Bestätigen Sie die Änderungen mit <OK>.

Haupteigenschaften

Im Knoten Kartenansicht können Sie den gewünschten Kartentyp einstellen. Es stehen verschiedene Open-Source-Karten zur Auswahl.

Kartentyp

Standardmäßig können Sie folgende Kartentypen nutzen:

  • OpenStreetMap

  • OpenSeaMap

  • WikiMapia

MapTiler verwenden

Wenn Sie diese Option aktivieren, dann können Sie zusätzliche Kartentypen unseres Partners MapTiler nutzen.

Dafür benötigen Sie ein Konto bei MapTiler, für das zusätzliche Gebühren anfallen können. Um die Funktion zu testen, besteht die Möglichkeit bei MapTiler zunächst ein kostenloses Konto einzurichten.

Siehe https://www.maptiler.com/cloud/ für weitere Details.

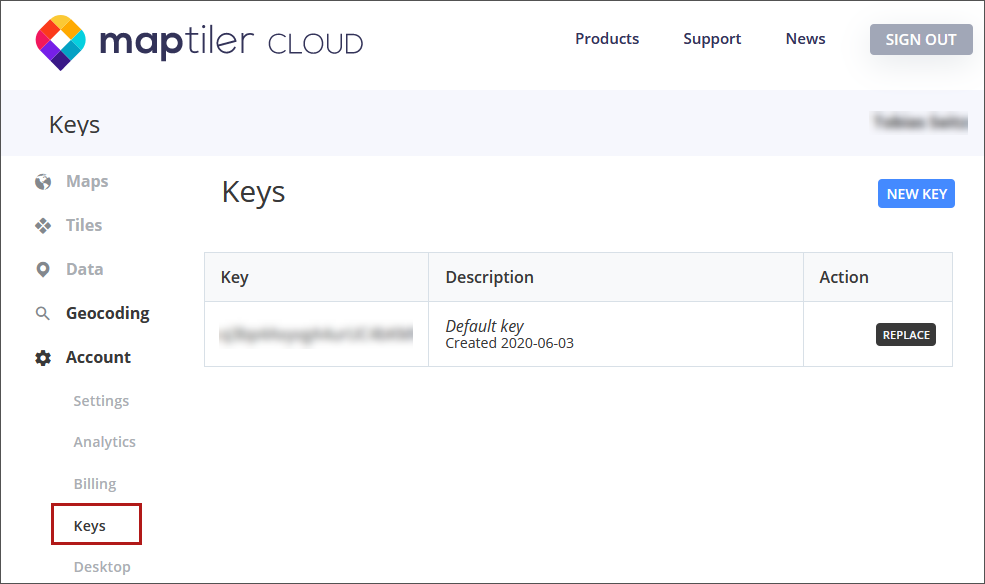

Für die Nutzung der Karten von MapTiler müssen Sie einen gültigen API-Schlüssel eintragen. Um einen gültigen API-Schlüssel zu erhalten, melden Sie sich bei Ihrem MapTiler-Konto an und gehen Sie zu Account – Keys.
Ansicht

Im Knoten Ansicht können Sie Standardfarben definieren, die beim Hinzufügen weiterer Routen zur Kartenansicht und für die dynamische Farbgebung verwendet werden. Die ganzen Zahlen von 0 bis 15 werden den 16 Farben zugewiesen und bestimmen damit die Reihenfolge.

Um eine Farbe zu ändern, klicken Sie auf ein Farbfeld und wählen Sie aus dem Farbwahldialog eine Farbe aus.
Routeneinstellungen

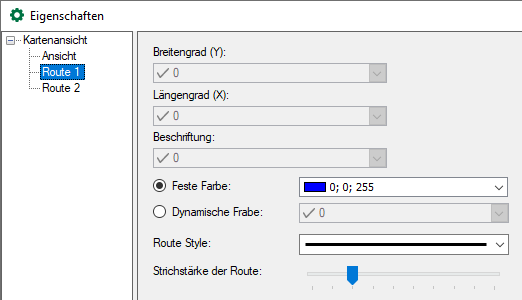

Jede Route hat einen eigenen Knoten, in dem Sie die Farbe und Linienstärke auf der Karte einstellen können.

Die ausgewählten Signale für Längengrad, Breitengrad und Beschriftung werden nur angezeigt, Sie können sie nicht bearbeiten.

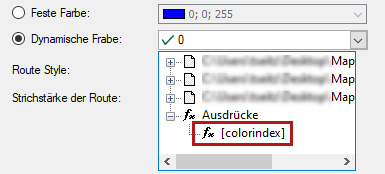

Bei der Farbe können Sie zwischen einer festen Farbe, die Sie im Feld daneben einstellen, und einer dynamischen Farbgebung wählen.

Bei der dynamischen Farbgebung werden die Farben von den Werten eines Integer-Signals bestimmt. Dieses Signal kann ein Eingangssignal oder ein virtuelles Signal sein, das Sie mit dem Ausdruckseditor generiert haben. Es werden nur ganze Zahlen von 0 bis 15 berücksichtigt. Die Zahlenwerte entsprechen der Farbzuordnung im Knoten Ansicht.
