Mit der Wiedergabefunktion können Sie die Position auf der Karte und die zugehörigen Messwerte zeitsynchron abspielen.

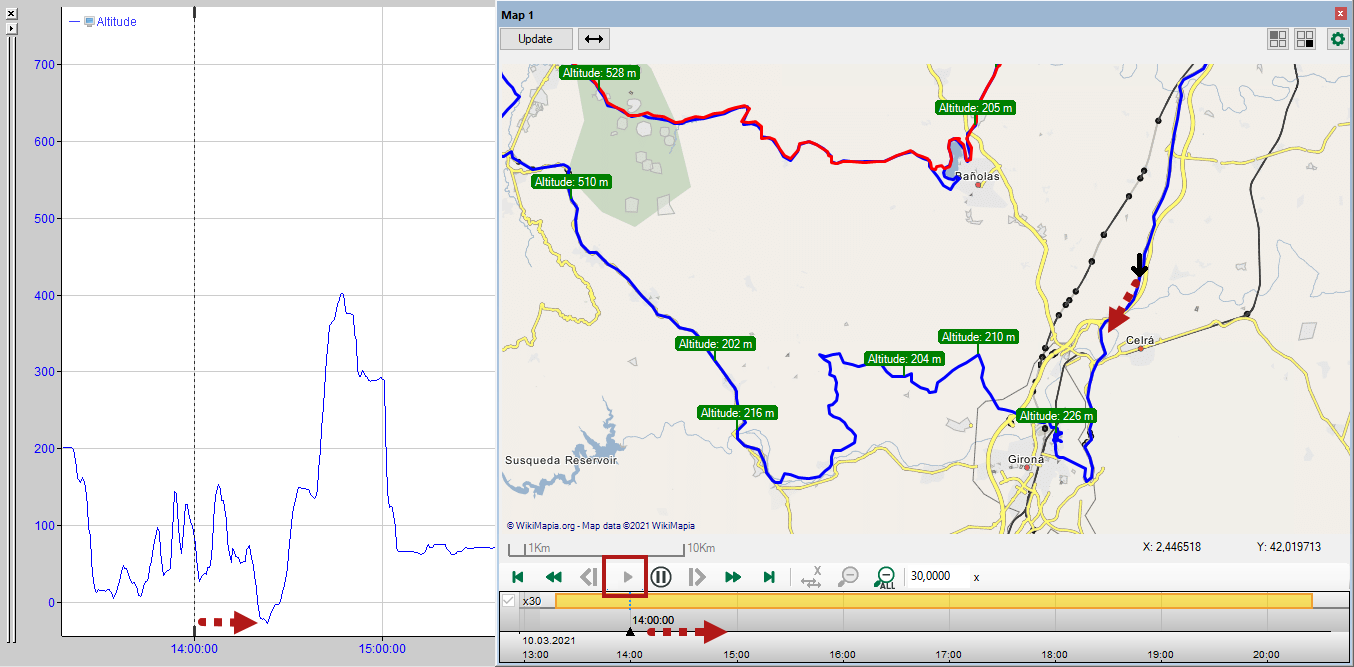

Die Marker X1 und X2 aus dem Signalverlauf sind mit zwei entsprechenden Markierungen auf der Route verknüpft. Der X1-Marker zeigt bei der Wiedergabe die aktuelle Position in der Route auch im Signalverlauf an. Sie können die Marker auch manuell verschieben und so die Position und den Signalverlauf abgleichen.
Bedienelemente
Im Wiedergabebereich können Sie die Wiedergabe der Messdatei mit den Buttons und dem Schieberegler steuern.
|
1 |
Eingabe der Wiedergabegeschwindigkeit Sie können hier den Faktor der Wiedergabegeschwindigkeit eingeben. Die neue Geschwindigkeit wird mit <Enter> übernommen. Die Wiedergabegeschwindigkeit wird relativ zur Normalgeschwindigkeit angegeben. 2.00x bedeutet beispielsweise, dass die aktuelle Wiedergabegeschwindigkeit der doppelten Normalgeschwindigkeit entspricht. |
|
2 |
Anzeige der Wiedergabegeschwindigkeit |
|
3 |
Zeitmarker Ein schwarzes Dreieck auf der Zeitleiste kennzeichnet den aktuellen Zeitstempel. Wird der Zeitmarker bewegt, folgt der X1-Marker in der Trendkurve und die entsprechende Markierung auf der Karte bewegt sich zur passenden Position entlang der Route. Sie können den Zeitmarker bewegen, indem Sie auf diesen klicken und ihn mit der Maus ziehen. Wenn Sie auf einen beliebigen Punkt in der Zeitleiste klicken, springt der Marker auf diese Position. |
|
4 |
Tooltip Wenn Sie mit der Maus über die Zeitleiste fahren, wird der Zeitstempel der Mausposition im Tooltip angezeigt. |
Bedeutung der Buttons:
 |
 |
Playback starten/stoppen |
 |
 |
Zum Anfang/Ende springen |
 |
 |
Wiedergabegeschwindigkeit verringern/erhöhen (Die eingestellte Wiedergabegeschwindigkeit wird links (2) angezeigt) |
 |
 |
ohne Funktion in der Kartenansicht (nicht verfügbar) |
 |
Gesamten Zeitbereich anzeigen |
|
 |
 |
Eine/alle Zoom-Stufen zurück im Wiedergabebereich (bezieht sich nicht auf den Kartenbereich) |
Die Wiedergabe können Sie auch mit der Tastatur steuern:
|
Taste |
Funktion |
|---|---|
|
<Auf> |
Wiedergabegeschwindigkeit erhöhen |
|
<Ab> |
Wiedergabegeschwindigkeit verringern |
|
<Leertaste> |
Wiedergabe/Pause |
Zoomen und Verschieben der Zeitskala
Sie können in die Zeitskala zoomen, indem Sie auf der Zeitleiste mit gedrückter Maustaste ein Rechteck aufziehen.
Sie können den sichtbaren Zeitbereich verschieben, indem Sie auf die Zeitskala klicken (halten) und die Maus horizontal bewegen. Der Cursor erscheint dann als Doppelpfeil.
Das Zoomen in der Zeitleiste hat keine Einfluss auf den Zoomfaktor der Kartenansicht.
