Dieser Bereich zeigt die konfigurierten Routen auf einer Karte. Den Kartentyp können Sie in den Eigenschaften der Kartenansicht wählen, siehe Eigenschaften der Kartenansicht.

Bedienung

Sie können die Karte wie andere Karten im Web bedienen. Verschieben Sie den Kartenausschnitt mit gedrückter Maustaste und zoomen Sie mit dem Mausrad.

Der Detailgrad beim Zoomen ist vom Kartentyp abhängig.

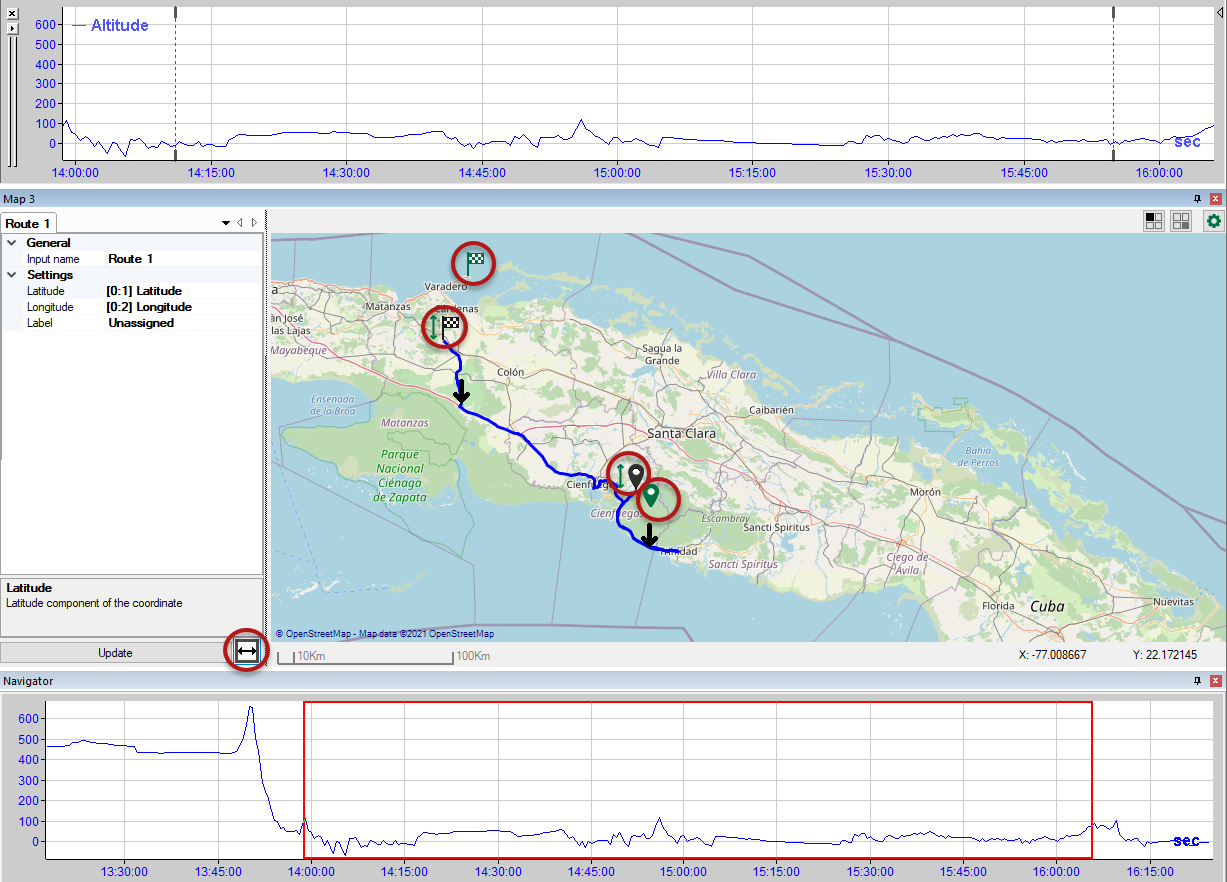

Mit dem Button <↔> (ibaAnalyzer-Zoombereich verwenden) begrenzen Sie die Kartenansicht auf den Teil der Route, der den Daten entspricht, die im Signalverlauf im Recorderfenster zu sehen sind. Anfang und Ende dieses Abschnitts haben eine zusätzliche Kennzeichnung zu den Routensymbolen für Start und Ende.
Marker X1 und X2

Die Marker X1 und X2 aus dem Signalverlauf sind mit zwei entsprechenden Markierungen auf der Route verknüpft. Der X1-Marker zeigt bei der Wiedergabe die aktuelle Position in der Route auch im Signalverlauf an.

Sie können die Marker auch manuell verschieben und so die Position und den Signalverlauf abgleichen.

Die Farbeinstellungen aus den Streifeneinstellungen (unter Farben) für die Marker gelten auch für die Marker in der Kartenansicht.
Kontextmenü im Kartenbereich

Mit dem Kontextmenü im Kartenbereich können Sie die Anzeige und Position der Routenlegende bestimmen und den Eigenschaftendialog für die Karte öffnen, siehe Eigenschaften der Kartenansicht.

Weitere Befehle

Vollständige Route anzeigen

Setzen Sie die Kartenskalierung so zurück, dass die komplette Route auf der Karte sichtbar ist (Auto-Zoom).

Karte um X1-Marker zentrieren

Mit diesem Befehl verschiebt sich der Kartenausschnitt entsprechend der X1-Position entlang der Route bei einer Wiedergabe oder bei manuellem Verschieben des X1-Markers im Signalverlauf.

Wenn Sie die Karte oder den Marker auf der Karte manuell verschieben, wird dieser Zentriermodus beendet.
