Die Kartenansicht kann geografische Positionen und Bewegungen basierend auf GPS-Daten darstellen. Die erfassten geografischen Längen- und Breitendaten können Sie nutzen, um die Positionen oder Routen von Gütern oder Anlagen auszuwerten und mit hochaufgelösten Messdaten aus industriellen Prozessen in Beziehung zu setzen.

Die Kartenansicht bietet folgende Funktionen:

  • Anzeige konfigurierbarer Routen in verschiedenen Kartentypen

  • Analyse geografischer Positionen zusammen mit hochaufgelösten Messdaten

  • synchronisierte, bidirektionale Verknüpfung der Markerpositionen

  • integrierte Wiedergabefunktion

  • frei verschiebbare und andockfähige Fenster, die auch als Registerkarten hintereinander angeordnet werden können oder sich automatisch in den Hintergrund schalten

  • Verwendung der Karten in ibaAnalyzer-Reportgenerator

Voraussetzungen

Um Karten und Positionen darzustellen, müssen folgende Voraussetzungen erfüllt sein:

  • Aktive Internetverbindung:

    Die Kartenansicht benötigt eine aktive Internetverbindung, um auf Kartendienste zuzugreifen.

  • Geografische Daten

    Die Messdatei oder HD-Aufzeichnung muss zwei Signale mit den Werte für Längengrad (Longitude) und Breitengrad (Latitude) enthalten. Die Werte müssen in Grad als Gleitkommawert geschrieben sein, d. h. in Dezimalgrad. Zusätzliche Minuten und Sekunden als getrennte Signale werden nicht unterstützt. Falls erforderlich, können Sie mit dem Ausdruckseditor geeignete Signale erzeugen.
Kartenansicht öffnen

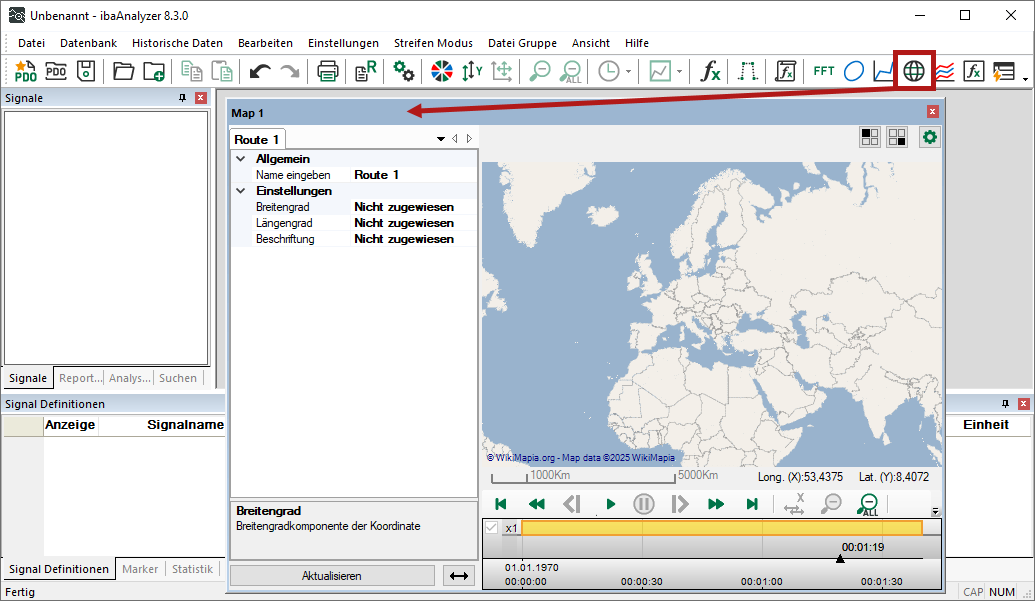

Die Kartenansicht können Sie über die Symbolleiste oder über das Menü Ansicht öffnen. Sie öffnen mit jedem Klick auf den Button eine neue Kartenansicht.
Oberfläche der Kartenansicht

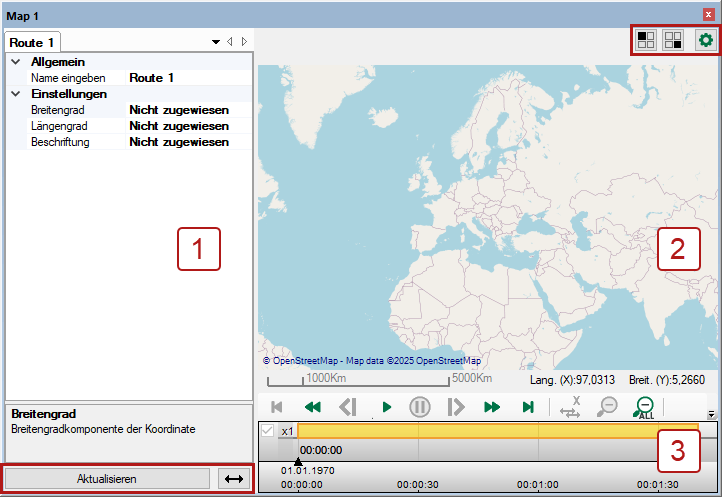

Die Kartenansicht bietet verschiedene Bereiche, die Sie ein- und ausblenden können.

In der Ansicht stehen folgende Bedienelemente zur Verfügung:

Konfigurationsbereich anzeigen/verbergen

Wiedergabebereich anzeigen/verbergen


Eigenschaften der Kartenansicht öffnen

Zoombereich der Trendkurve im Recorderfenster auf die Kartenansicht anwenden

<Aktualisieren>

Änderungen im Konfigurationsbereich auf Kartenansicht anwenden

Wenn der Konfigurationsbereich verborgen ist, finden Sie die Buttons <Aktualisieren> und <↔> (ibaAnalyzer-Zoombereich verwenden) oberhalb der Karte.
