Sie können den einzelnen Spuren bzw. Zonen eine Breite und eine physikalische Einheit zuweisen. Damit können Sie eine ungleichmäßige Verteilung der Werte über die Breite (Y-Achse) bzw. eine unterschiedliche Gewichtung vornehmen, sofern dies der Charakteristik des Messinstruments entspricht.

Die Zonenbreite stellen Sie bei der Definition des Vektorsignals in den Logischen Ausdrücken ein, siehe Zonensteuerung bei Vektorsignalen.

Besondere Einstellung für die 2D-Draufsicht

Da die Messwerte in der Mitte einer Zone liegen und für die Farbgebung eine Interpolation zum Wert der benachbarten Zonen durchgeführt wird, haben die beiden äußersten Zonen jeweils von der Mitte bis zum äußeren Rand der Zone leere Bereiche. Für diese Randbereiche kann wegen der fehlenden Nachbarzone keine Interpolation mehr durchgeführt werden.

Standardmäßig wird die Y-Achse bei Autoskalierung auf den kleinsten und größten gültigen Wert skaliert, sodass diese Randbereiche nicht sichtbar sind.

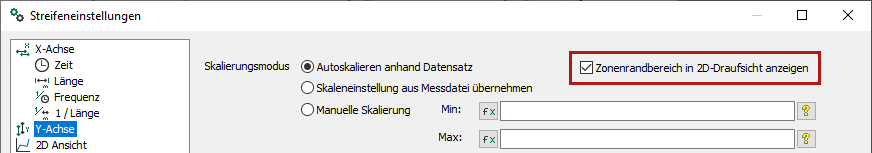

In den Einstellungen unter Y-Achse können Sie die Y-Achse komplett anzeigen, wenn Sie im Vektorsignal Zonenbreiten eingestellt haben und eine 2D-Draufsicht verwenden.

Wenn Sie die Option Zonenrandbereich in 2D-Draufsicht anzeigen aktivieren, wird die Y-Achse auf die vollständige Breite aller Zonen skaliert, wie im Bild unten rechts zu sehen ist.

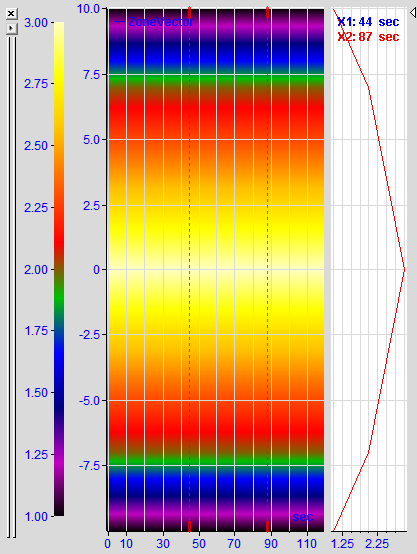

Zonenrandbereich wird bei -10 bzw. +10 abgeschnitten (Option deaktiviert, Standard)

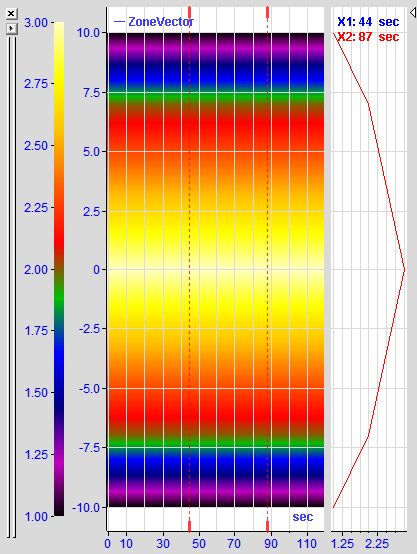

Zonenrandbereich wird angezeigt (Option aktiviert)
