Die 2D-Draufsicht ist eine besondere Form der 3D-Darstellung und zeigt eine Draufsicht auf eine 3D-Ansicht.
Die Amplitude der Messwerte ist als Falschfarbendarstellung umgesetzt. Kleine Werte sind dunkel und hohe Werte hell. Die jeweiligen Farben können Sie in den Voreinstellungen oder Streifeneinstellungen unter 3D Ansicht ändern, siehe 3D Ansicht.
Die X-Achse ist die Zeitachse oder Längenachse.

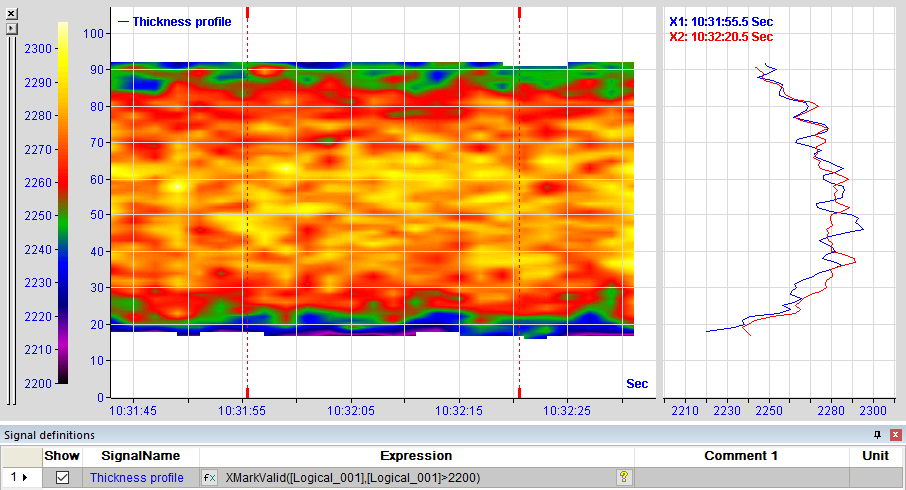

Die Abbildung zeigt das Dickenprofil eines Stahlbandes. In der Abbildung entspricht die Höhe des Farbbandes (in Y-Richtung) der Breite des Bandes.
Der rechte Teil zeigt das Querprofil an den Markerpositionen X1 und X2 im Farbband. Das Querprofil können Sie an- und ausschalten entweder über das Menü Streifen Modus – Zeige Querprofile oder über das Kontextmenü des Signalstreifens.
Die Zoom-Funktion arbeitet genauso wie bei der 2D-Darstellung.
Die Einstellungen für die 2D-Draufsicht ändern Sie in den Streifeneinstellungen unter 3D Ansicht, siehe 3D Ansicht.
Ungültige Bereiche entfernen
Die Ränder in der 2D-Draufsicht können ungültige Bereiche enthalten, z. B. Bereiche ohne Daten wie im oberen Bild. Um dies zu vermeiden, können Sie die Ränder beschneiden.
-

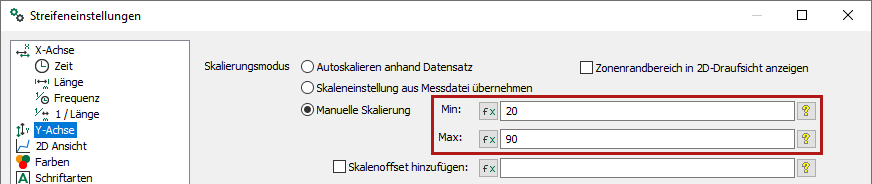

Öffnen Sie die Streifeneinstellungen des Streifens mit der 2D-Draufsicht und gehe Sie zu den Einstellungen der Y-Achse.
-
Wählen Sie die Option Manuelle Skalierung.
-
Passen Sie die Werte für Min und Max so an, dass sie den realen Werten entsprechen und die ungültigen Bereiche in der 2D-Draufsicht ausgeschlossen sind.

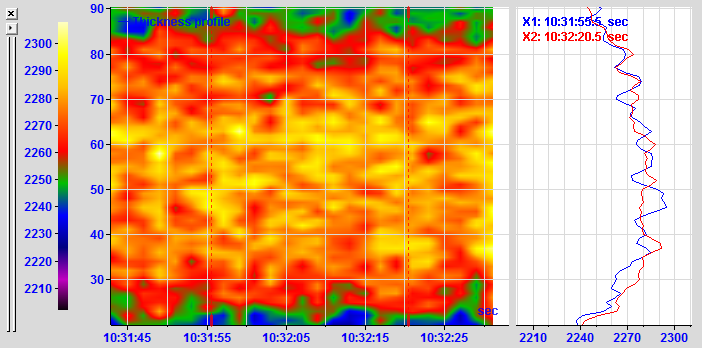

Die Y-Achse der 2D-Draufsicht wird angepasst und nur der gültige Wertebereich ist sichtbar.
