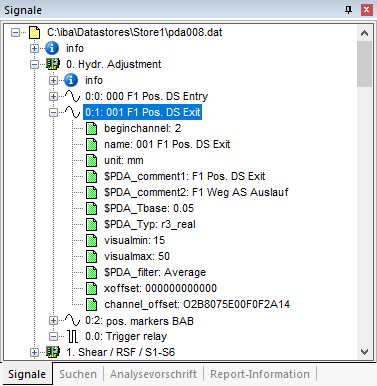

Im Signalbaum gibt es unterhalb der Signalebene für jedes Signal noch einen weiteren Zweig mit Informationen zum Signal.
Signalkennzeichnung
|
Symbol |
Signaltyp |
Signalkennzeichnung |
|---|---|---|
|
|
Analogsignal |
Modul:Kanal |
|
|
Digitalsignal |
Modul.Kanal |
Wichtige Infofelder der Signale
-
name: Kanalbezeichnung lt. PDA- Moduleinstellung
-
unit: physikalische Einheit des Signals
-
visualmin, visualmax: Skalengrenzwerte gem. PDA-Moduleinstellung (nur Analogwerte)
-
$PDA_comment1/2: Signalkommentare gem. PDA-Moduleinstellungen
-
$PDA_Tbase: Zeitbasis gem. Aufzeichnungsprofil
-
$PDA_Typ: Datentyp
-
$PDA_filter: Filterung (Mittelwert, Maximum oder Minimum) gem. Aufzeichnungsprofil
Je nach Anwendungsfall, ibaPDA-Konfiguration und Art der Messdatei können noch weitere Informationen enthalten sein, z. B. wenn die Datei von ibaQDR erzeugt wurde.
