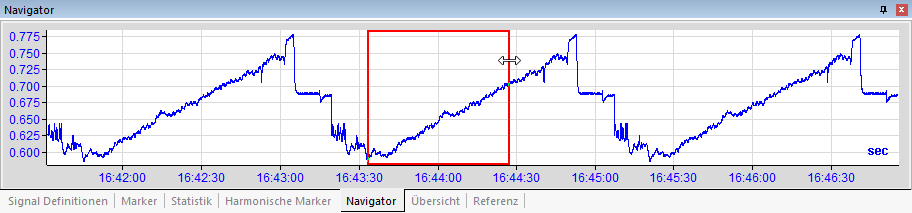

Das Register Navigator zeigt immer den kompletten Inhalt der Messdatei mit Zeit- oder Längenachse für den Signalstreifen, der im Recorderfenster an oberster Stelle steht.

Der rote Rahmen im Fenster stellt den Ausschnitt dar, der im Recorderfenster sichtbar ist. Wiederum können Sie den roten Rahmen anpassen und so in den Streifen zoomen.

Das Navigatorfenster zeigt immer das zeit- oder längenbasierte Signal, aber nie die FFT-Darstellung. Wenn ein Signal in der FFT-Darstellung angezeigt wird, berechnet sich die FFT aus den sichtbaren Samples auf der Zeit- oder Längenachse. Beim Verschieben oder Zoomen über den Rahmen passt sich der Bildausschnitt der FFT-Darstellung entsprechend an.

Bei FFT-Darstellungen ist es hilfreich, die Rahmenbreite in X-Richtung fest zu setzen. Dafür gibt es im Kontextmenü des Navigators die Funktion Festen Bereich einstellen, siehe X-Bereichsbreite im Navigator.

Bildausschnitt wählen

  1. Positionieren Sie den Cursor auf der roten Rahmenlinie.

    Der Cursor ist nun ein Doppelpfeil.

  2. Ziehen Sie den Rahmen auf die gewünschte Größe.

    Bei der Änderung in X-Richtung werden alle Streifen mit dem gleichen X-Achsen-Modus angepasst. Bei Änderungen in Y-Richtung wird nur der oberste Streifen angepasst.
Bildausschnitt verschieben

Sie können den verkleinerten roten Rahmen auf verschiedene Weise bewegen und so den Bildausschnitt anpassen.

  • Positionieren Sie den Cursor innerhalb der roten Rahmenlinie und verschieben Sie den Rahmen an die gewünschte Stelle.

  • Verschieben Sie den Rahmen über die Pfeiltasten auf der Tastatur nach links und rechts.

  • Klicken Sie auf die gewünschte Stelle des Signals im Navigator und der rote Rahmen springt zu dieser Stelle. Die Mitte des Rahmens ist an der Mausposition.

Bei Verschiebungen in X-Richtung werden alle Streifen mit dem gleichen X-Achsen-Modus angepasst. Bei Verschiebungen in Y-Richtung wird nur der oberste Streifen angepasst.
