Sie können zusätzliche Marker für jeden Signalstreifen und jeden X-Achsentyp eines Streifens (basiert auf Zeit, Länge, Frequenz oder 1/Länge) definieren. X-Achsen-Marker zeigen bestimmte X-Positionen in einem Streifen an, an denen bestimmte Bedingungen erfüllt sind oder Ereignisse stattfinden. Solche Ereignisse sind z. B. Minimum oder Maximum eines Signals, erstmalige Verletzung eines Grenzwerts oder die Umdrehungsfrequenz einer bestimmten Rolle.

Die Marker erscheinen als durchgehende vertikale Linien im Streifen. Die Marker sind standardmäßig rot, aber Sie können ihnen individuelle Farben zuordnen. Das Marker-Label zeigt den jeweiligen X-Wert.

Die Marker werden in der Analysevorschrift (PDO-Datei) gespeichert.

Marker definieren

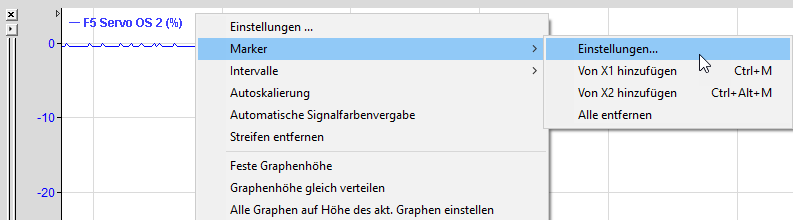

  1. Öffnen Sie das Kontextmenü eines Streifens und wählen Sie Marker – Einstellungen aus.

    Der Dialog X-Achsen-Marker öffnet sich.

  2. Geben Sie hier Name und Berechnung an.

    Der Marker ist automatisch für die Anzeige aktiviert.

    Bei Bedarf können Sie Farbe und Strichstärke einstellen.

  3. Bestätigen Sie die Eingabe mit <OK>.

    Wenn Sie nur auf <Übernehmen> klicken, erscheint X-Wert für den Marker in der Spalte und das Fenster bleibt offen.

    Der Marker erscheint im Signalstreifen.
Oberfläche des Dialogs

Der Dialog öffnet sich mit dem Register, das der X-Achse des Signalstreifens entspricht, in dem Sie den Dialog geöffnet haben (Zeit, Länge, Frequenz, 1/Länge oder X/Y).

Spalte Anzeige

Aktivieren Sie den Marker, wenn Sie ihn anzeigen wollen.

Spalte Name

Geben Sie einen Namen für den Marker ein.

Spalte Ausdruck

Sie können hier einen Ausdruck für die Berechnung der Markerposition eintragen. Der <fx>-Button öffnet den Ausdruckseditor. Der <?>-Button hilft Ihnen Fehler im Ausdruck zu finden.

Der Ausdruck muss eine Position auf der X-Achse zurückgeben, um einen Marker darzustellen. Das Ergebnis des Ausdrucks muss der Einheit der X-Achse des Streifens entsprechen.

Bei Streifen im zeit- oder längenbasierten FFT-Modus sind das Signal und dynamische Marker von der Auswahl im Navigatorfenster abhängig. Der Marker wird an der Position auf der X-Achse angezeigt, die dem Mittelwert des Ausdrucks im Navigatorrahmen entspricht. Der Navigator hat keinen Einfluss auf konstante Ausdrücke wie "XFirst" oder "Max".

Spalte Farbe/Strichstärke

Wählen Sie hier die Farbe und Strichstärke des Markers. Standardfarbe ist Rot.

Spalte Wert

Wenn der Marker berechnet werden kann, dann zeigt diese Spalte den Wert, sobald Sie den Button <Übernehmen> klicken und das Häkchen in der Spalte "Anzeige" gesetzt ist.
Marker im Streifen verwenden

Verschieben

Sie können X-Achsen-Marker nicht entlang der X-Achse verschieben. Nur wenn Sie den zugehörigen Ausdruck ändern, ändert der Marker die Position. Allerdings können Sie die Marker von einem Streifen in einen anderen Streifen mit derselben X-Achse verschieben. Ziehen Sie den Marker an seinem Label in den anderen Streifen.

Marker aus Signalbaum

Alle definierten Marker finden Sie in einer Baumstruktur unterhalb des Signalbaums. Sie können die Marker von dort in einen Signalstreifen ziehen, wenn die X-Achsenbasis zusammenpasst.

Wollen Sie den Marker aus ihrer Anzeige entfernen, ziehen Sie ihn einfach aus einem Streifen heraus. Im Signalbaum bleibt der Marker natürlich erhalten.

Marker mit frequenzbasierter oder 1/Länge-basierter X-Achse

Marker in Signalstreifen, die entweder frequenzbasiert oder 1/Länge-basiert sind, haben die Eigenschaft, bei Mausklick auf ihre Legende die harmonischen Marker anzuzeigen. Die Anzahl ist die gleiche, die Sie für die harmonischen Marker konfiguriert haben, siehe Harmonische Marker.
Berechnungsbeispiele
Beispiel: Marker für ein zeitbasiertes Signal definieren

Sie wollen für ein Signal herausfinden, wann das Signal ein Maximum erreicht hat. Dafür geben Sie folgenden Ausdruck im Dialog X-Achsen-Marker an:

XFirst([Signalnummer] = Max([Signalnummer]))

Mit "XFirst" schaffen Sie einen Bezugspunkt auf der X-Achse, da es möglich ist, dass es mehrere Maxima mit demselben Y-Wert gibt.

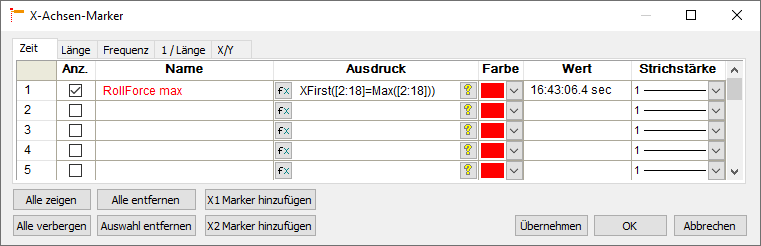

Wenn Sie auf <OK> klicken, sehen Sie das Ergebnis als Marker im Signalstreifen. Das Maximum ist um 16:43:06.4 Uhr zum ersten Mal erreicht.



Beispiel: Marker für ein längenbasiertes Signal definieren

Sie wollen für ein Signal herausfinden, auf welcher Länge die Walzkraft den Grenzwert 600 t zum ersten Mal überschritten hat. Dafür geben Sie folgenden Ausdruck im Dialog X-Achsen-Marker an:

XFirst([Signalname] > 600)

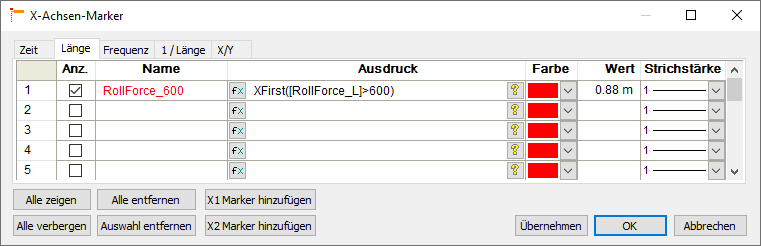

Wenn Sie auf <OK> klicken, sehen Sie das Ergebnis als Marker im Signalstreifen. Die Walzkraft überschreitet 600 t bei der Länge 0,88 m.
