Das Register Harmonische Marker im Signaltabellenfenster steht für die erweiterte FFT-Unterstützung zur Verfügung. Wenn Sie das Register öffnen, erscheinen in jedem Signalstreifen mit FFT-Anzeigemodus Marker, die den Markern der Register Marker und Statistik ähneln.

Tabelle Harmonische Marker

Die Tabelle im Register Harmonische Marker zeigt Y-Werte für jedes Signal, für die harmonischen Marker (ganzzahlige Vielfache oder Teile) und für die Seitenbandmarker. Wenn Marker nicht sichtbar sind, wird "--" in der Tabelle angezeigt.

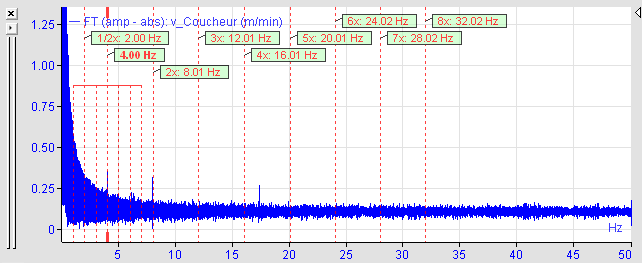

Harmonische Marker im Signalstreifen

Für die unterschiedlichen X-Achsenmodi gibt es verschiedene harmonische Marker, die Sie jeweils für jede X-Achse konfigurieren und bewegen können:

  • Marker für Frequenzen (Hz)

  • Marker für inverse Längen (1/m)

Für die Darstellung der harmonischen Marker gibt es im Signalstreifen verschiedene Typen:

  • Hauptmarker (Marker der Hauptfrequenz)

  • Harmonische Marker des Hauptmarkers

  • Seitenbandmarker des Hauptmarkers

Hauptmarker

Der Hauptmarker zeigt die Hauptfrequenz an und bildet die Grundlage für die Darstellung der harmonischen Marker und der Seitenbandmarker. Der Hauptmarker hat dicke Linienenden im Vergleich zu anderen harmonischen Markern.

Sie können den Hauptmarker am oberen und unteren Ende entlang der X-Achse verschieben. Ein Symbol für den Verschiebemodus erscheint:

Harmonische Marker des Hauptmarkers

Die harmonischen Marker sind an den Harmonischen der Hauptfrequenz zu finden und sind ein Vielfaches oder ein Teil der Hauptfrequenz. Die harmonischen Marker werden auch durch gestrichelte Linien dargestellt, haben aber keine verdickten Enden.

Diese Marker können Sie nicht verschieben werden, da ihre X-Position von der Position des Hauptmarkers abhängt (z. B. 2×, 3×, ½×). Wenn Sie den Hauptmarker verschieben, folgen die harmonischen Marker proportional im entsprechenden Abstand.

Seitenbandmarker des Hauptmarkers

Um Seitenbänder der Hauptfrequenz zu markieren, können Sie Seitenbandmarker nutzen. Sie werden in einstellbarer Anzahl symmetrisch rechts und links vom Hauptmarker angetragen. Sie sind etwas kürzer als die anderen Marker und oben mit einer horizontalen Linie verbunden. Seitenbandmarker haben keine Labels.

Den Abstand der Seitenbandmarker können Sie verändern, indem Sie den äußersten Seitenbandmarker verschieben.

Markertypen und Labels ein- und ausschalten

Der Hauptmarker ist immer sichtbar. Wenn Sie auf das Label des Hauptmarkers klicken, können Sie die anderen Marker ein- und ausschalten. Wenn keine anderen Marker erscheinen, können Sie die Einstellungen anpassen, siehe Konfiguration der harmonischen Marker.

Die nachfolgende Tabelle beschreibt, was passiert, wenn Sie auf das Label des Hauptmarkers klicken. Ausgangspunkt ist, dass nur der Hauptmarker sichtbar ist.

Klick

Funktion

1

Zeigt harmonische Marker mit Labels an

2

Blendet Labels der harmonischen Marker aus

3

Zeigt harmonische Marker mit Labels und Seitenbandmarker an

4

Blendet Labels der harmonischen Marker aus

5

Blendet harmonische Marker aus

6

Blendet Seitenbandmarker aus

Ein Mausklick auf das Label eines harmonischen Markers blendet die Marker-Labels aus.

Konfiguration der harmonischen Marker

Sie haben verschiedene Einstellmöglichkeiten zu den Markern in den Streifeneinstellungen oder Voreinstellungen in den Knoten X-Achse – Frequenz oder 1/Länge.

  • Anzahl der anzuzeigenden harmonischen Marker unter- und oberhalb der Hauptfrequenz

  • Seitenbandmarker aktivieren und deaktivieren

  • Abstand der Seitenbandmarker (in Hz oder 1/m, bzw. 1/inch)

  • Anzahl der anzuzeigenden Seitenbandmarker (symmetrisch zur Hauptfrequenz)

Wenn Sie die Anzahl der harmonischen Marker verändern, wird auch die Anzahl der Harmonischen in der Signaltabelle entsprechend angepasst.

Weitere Informationen zu den Einstellungen siehe X-Achse – Frequenz.
