ibaPDA, ibaQDR und ibaLogic legen Messdaten nach definierten Messvorschriften in Messdateien ab, damit die Messdaten
für die Analyse verfügbar sind. Die Messdateien haben die Dateiendung .dat. Windows-Explorer
markiert diese Messdateien mit dem zugehörigen Icon
.
Sie können Messdateien auf verschiedene Weise öffnen. Wenn die Messdateien bei der Erzeugung mit ibaPDA durch ein Kennwort geschützt wurden, dann müssen Sie bei jeder der folgenden Methoden das Kennwort eingeben.
Weitere Informationen zum Kennwortschutz von Messdateien siehe Kapitel Kennwortschutz für Messdateien.
Messdatei mit Windows-Explorer öffnen
Sie können DAT-Dateien wie andere Dateien mit einem Doppelklick im Windows-Explorer öffnen. Wenn ibaAnalyzer installiert ist, sind alle DAT-Dateien mit ibaAnalyzer verknüpft und werden in ibaAnalyzer geöffnet.
Alternativ können Sie die DAT-Dateien per Drag & Drop öffnen:
-
Ziehen Sie die Datei in das geöffnete ibaAnalyzer-Fenster.
-
Ziehen Sie die Datei auf das ibaAnalyzer-Desktop-Symbol.
Wenn bereits Dateien in ibaAnalyzer geöffnet sind, entscheidet die Ablagestelle, ob die neue Datei hinzugefügt oder angehängt wird. Wenn Sie die Datei im Signalbaum über einer bestehenden Datei fallen lassen, wird die neue Datei angehängt, siehe Aneinanderhängen von Messdateien.
Messdatei mit ibaAnalyzer-Dialog öffnen
Sie können eine Messdatei über Datei – Öffnen Messdatei oder den Ordner-Button in der Symbolleiste öffnen.

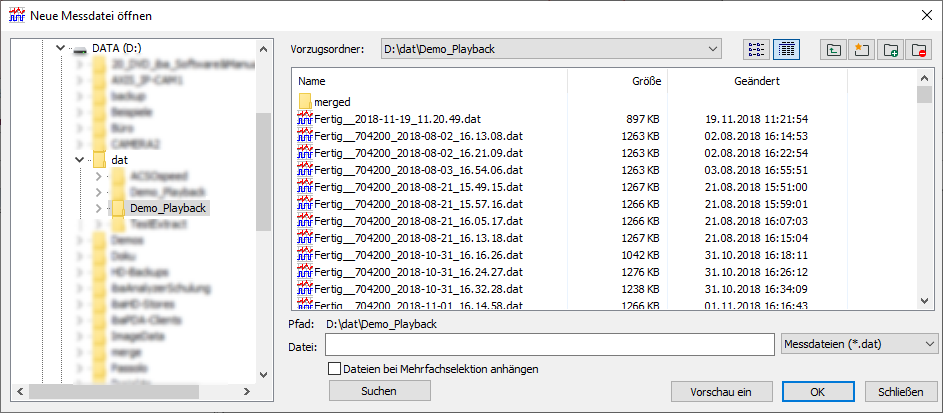

Im Dialog wählen Sie den Ordner und die gewünschte Datei aus und bestätigen mit <OK>.
Wenn bereits Dateien in ibaAnalyzer geöffnet sind, werden diese geschlossen und die neue Datei im Signalbaum geöffnet.
Tipp |
|
|---|---|
 |
Wenn keine Messdateien im Ordner sichtbar sind, kann das folgende Gründe haben:
|
Vorzugsordner
Wenn Messdateien in einem bestimmten Verzeichnis gespeichert werden (z. B. D:\dat), können Sie diesen Ordner als Vorzugsordner festlegen. Klicken Sie dazu nach Auswahl
des Ordners im Dialog oben rechts auf den Ordner-Button mit Pluszeichen. Sie können
mehrere Vorzugsordner definieren und über die Auswahlliste öffnen.

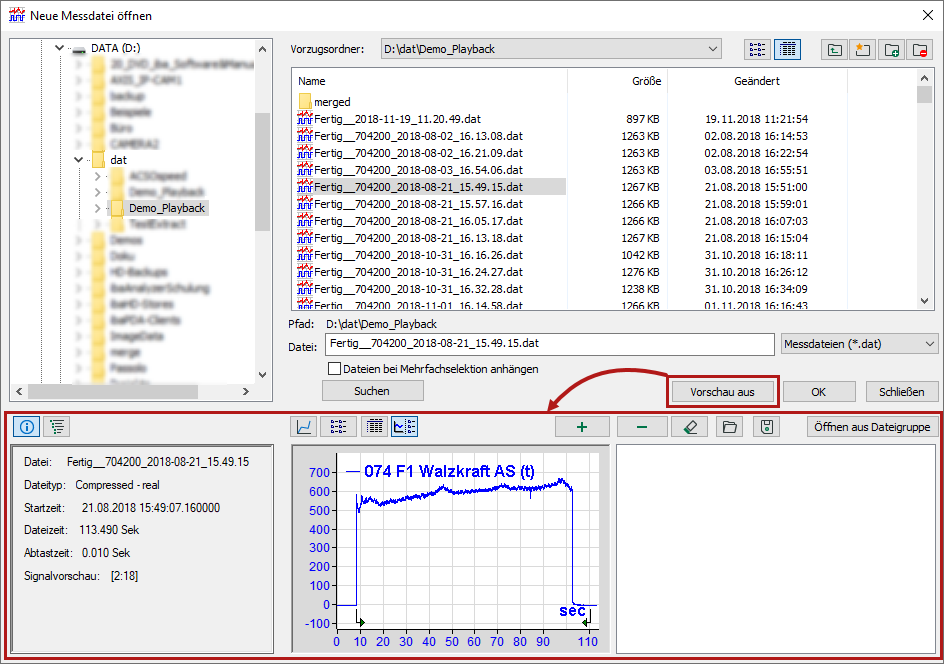

<Vorschau ein>/<Vorschau aus>
Mit diesem Button schalten Sie die Vorschau für ein Signal in der ausgewählten Messdatei ein oder aus. Die zusätzlichen Informationen helfen die Messdatei grob zu beurteilen.
Die Vorschaufunktion steht nur für original iba-Messdateien zur Verfügung.
Buttons im Vorschaubereich
|
Symbol |
Funktion |
Beschreibung |
|---|---|---|
 |
Info-Anzeige |
Zeigt die Informationen der ausgewählten Messdatei. |
 |
Signalbaumanzeige |
Zeigt den Signalbaum in der ausgewählten Messdatei |
 |
Vorschau Kurvenverlauf |
Zeigt den Kurvenverlauf eines Signals, das in dem Signalbaum links daneben markiert wurde. |
 |
Vorschau Dateiliste |
Zeigt die Dateiliste bei Auswahl mehrerer Messdateien, um mehrere Dateien zu öffnen oder um eine Dateigruppe zu bilden. |
 |
Vorschau Dateiliste mit Details |
Zeigt die Dateiliste mit Detailangaben bei Auswahl mehrerer Messdateien, um mehrere Dateien zu öffnen oder um eine Dateigruppe zu bilden. |
 |
Vorschau Kurvenverlauf und Dateiliste |
Zeigt den Kurvenverlauf und die Dateiliste. Es wird jeweils das gleiche Signal angezeigt je nachdem, welche Datei in der Dateiliste markiert ist. |
 |
Dateien zu Dateigruppe hinzufügen |
Fügt der Dateigruppe Dateien hinzu, die im oberen Fenster (Browser) markiert sind. |
 |
Dateien aus Dateigruppe entfernen |
Entfernt Dateien, die in der Dateigruppe markiert sind, aus der Dateigruppe. |
 |
Alle Dateien aus Dateigruppe entfernen |
Entfernt alle Dateien aus der Dateigruppe im Vorschaubereich. |
|
Gespeicherte Dateigruppe öffnen (Textdatei) |
Öffnet Dialog zum Öffnen einer Textdatei, die eine Messdateigruppe enthält. Nach Auswahl der Textdatei und Bestätigung mit <OK> in diesem Dialog erscheinen in der Dateiliste die Messdateien, die in der Textdatei angegeben sind. |
 |
Dateigruppe speichern (Textdatei) |
Speichert aktuelle Dateigruppe als Textdatei. Geben Sie Name und Pfad an. Über einen ASCII-Editor können Sie diese Dateien auch manuell nach dem benötigten Muster erstellen. |
Vor allem die Vorschau mit Kurvenverlauf und Dateiliste ist hilfreich, um eine gute Vorauswahl der Messdateien zu treffen, wenn Sie ein markantes Signal zur Ansicht wählen.
Die Dateiliste im Vorschaubereich können Sie auch per Drag & Drop mit Dateien füllen. Weitere Informationen siehe Bilden von Messdateigruppen.
