Die Nutzung einer Messdateigruppe bietet sich dann an, wenn eine Reihe gleichartiger Messdateien, z. B. eine Datei je gefertigtes Produkt oder je Prüfdurchgang, nacheinander analysiert werden sollen.
Messdateigruppen benötigen Sie auch für folgende Funktionen:
-
Diashow der Messdateigruppe, siehe Diashow
-
Abfrage der Infofelder in der Messdateigruppe, siehe Trendabfrage aus Dateigruppen oder Zeitabschnitten
Vorgehensweise
-
Öffnen Sie den Dialog Neue Messdatei öffnen über Datei – Öffnen Messdatei oder den Ordner-Button in der Symbolleiste.
-
Wenn nicht aktiviert: Erweitern Sie das Dialogfenster über den Button <Vorschau ein> und wählen Sie die vierte Ansicht mit Kurvenverlauf und Dateiliste.
-
Wählen Sie im Browser-Bereich den gewünschten Ordner aus.
-

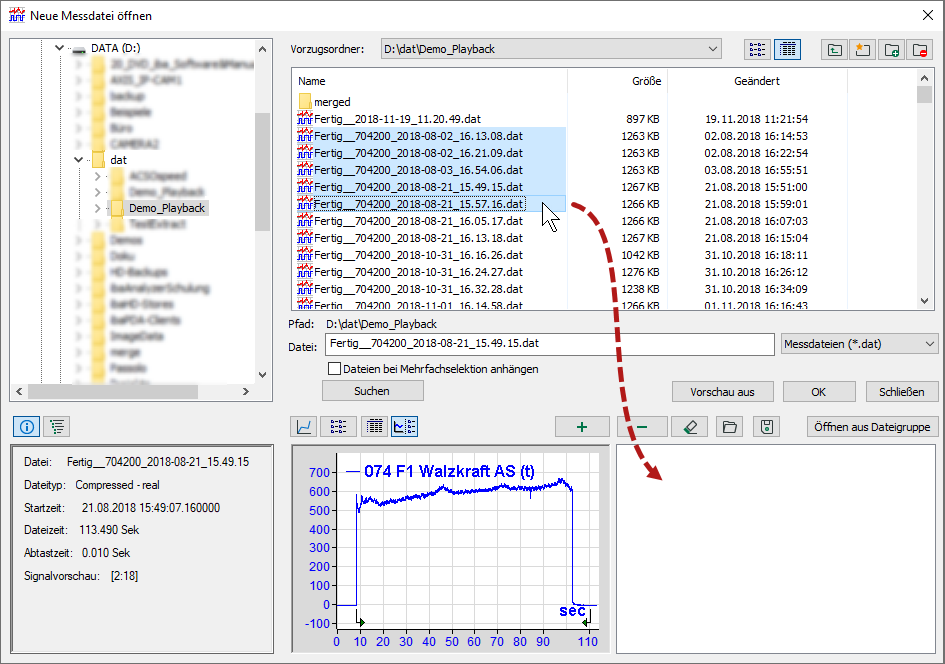

Markieren Sie mehrere Dateien. Ziehen Sie die Dateien per Drag & Drop in den Bereich der Dateiliste unten.
-
Markieren Sie die Dateien in der Gruppe und klicken Sie auf <OK>.
Die Messdateien sind nun in der Auswahlliste der Dateigruppe in der Symbolleiste zu finden:
-
Optional: Wenn Sie Dateien in der Gruppe markieren und auf <Öffnen aus Dateigruppe> klicken statt auf <OK>, werden die Messdateien parallel geöffnet und sie erscheinen im Signalbaumfenster.
-
Wählen Sie aus der Dateigruppe oder dem Signalbaum die Messdatei aus, die Sie analysieren wollen.
Informationen zu den Bedienelementen des Vorschaubereichs finden Sie in Kapitel Öffnen einer Messdatei.
