Bei Wahl des Registers Marker erscheinen im Recorderfenster zwei vertikale rote Lineale (X1 und X2), die Sie mit der Maus unabhängig voneinander bewegen können. Marker helfen Ihnen Werte von Signalen auszulesen oder Besonderheiten im Signalverlauf zu kennzeichnen.

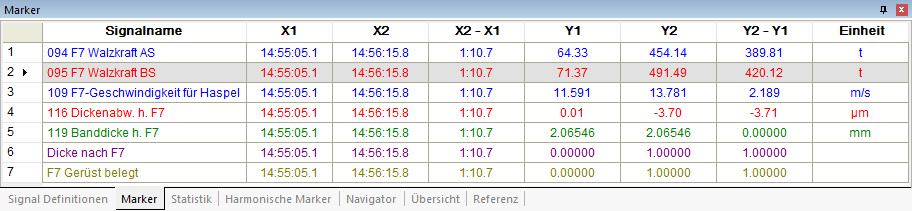

Die Signaltabelle zeigt zu jedem Signal die X-Werte und Y-Werte an den Markern sowie die Differenz zwischen den beiden Markern in X-Richtung und Y-Richtung an. Somit lassen sich leicht die dargestellten Kurven vermessen und zeitliche Abschnitte bestimmen.
Wenn Sie die <Shift>-Taste gedrückt halten, während Sie mit der Maus einen der beiden Marker bewegen, folgt der zweite Marker in konstantem Abstand.
Weitere Informationen siehe Marker .
Exakte Bestimmung einzelner Signalpunkte
Um einzelne Signalpunkte exakt bestimmen zu können bzw. exakt zu markieren ("Fangen"), gehen Sie wie folgt vor:
-
Vergrößern Sie die Signalansicht so weit, dass die einzelnen Signalpunkte sichtbar werden.
-

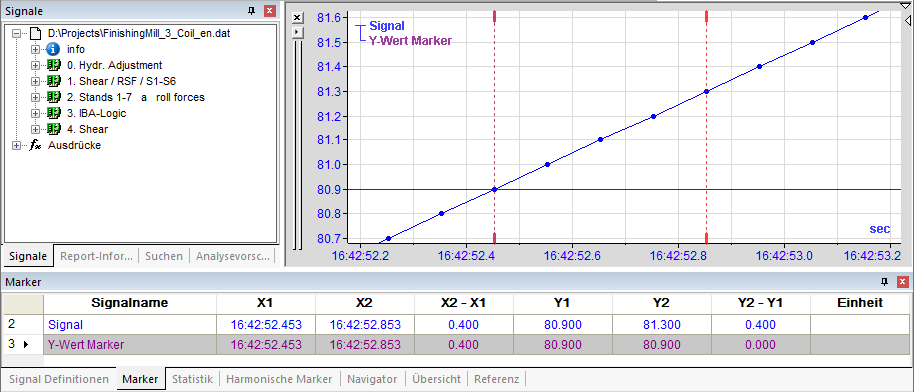

Halten Sie die <Strg>-Taste gedrückt, während Sie mit der Maus einen der beiden Marker bewegen: Der Marker springt zu dem ihm am nächstgelegenen Signalpunkt des ersten Signals im Signalstreifen. Sie können somit jeden Signalpunkt in X-Richtung exakt bestimmen.
-
Wenn Sie gleichzeitig die Tasten <Shift> + <Strg> drücken, während Sie mit der Maus einen der beiden Marker bewegen, folgt der zweite Marker dem ersten in konstantem Abstand von Signalpunkt zu Signalpunkt.
Wenn die Signalpunkte nicht sichtbar sind (keine ausreichende Vergrößerung des Kurvenabschnitts), werden diese Funktionen nicht unterstützt.
Die Marker können Sie auch mit den Pfeiltasten des Keyboards bewegen. Folgende Zusatzfunktionen sind dabei wirksam:
|
Tastenkombination |
Funktion |
|---|---|
|
Pfeiltaste |
Marker X1 bewegt sich nach links/rechts. |
|
<Alt> + Pfeiltaste |
Nur Marker X2 bewegt sich. |
|
<Shift> + Pfeiltaste |
Beide Marker bewegen sich gleichzeitig. |
|
<Strg> + Pfeiltaste |
Marker X1 springt von Signalpunkt zu Signalpunkt. |
|
<Strg> + <Alt>/<Shift> + Pfeiltaste |
Marker X2/beide Marker springen von Signalpunkt zu Signalpunkt. |
Hinweis |
|
|---|---|
 |

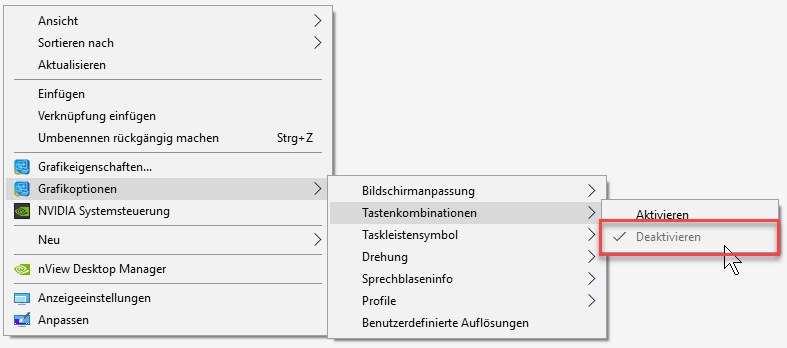

Unter bestimmten Umständen kann es bei den Tastenkombinationen zu Überlagerungen mit anderen Hotkeys seitens des Betriebssystems kommen, was zu unerwarteten Reaktionen führt. Probieren Sie die Tastenkombination am besten aus, um zu sehen, ob es unerwartete Reaktionen gibt. Bei Windows 10 beispielsweise, wenn Sie die Onboard-Grafikkarte verwenden, empfiehlt es sich die Hot Keys für die "Graphics Options" zu deaktivieren, weil sonst bei der Betätigung von <Strg> + <Alt> + Pfeiltaste der gesamte Desktop gedreht wird. Die Einstellung finden Sie mit einem rechten Mausklick auf den Desktop:
Bei der Verwendung anderer Grafikkarten tauchen diese Menüpunkte möglicherweise nicht auf. Beachten Sie in diesem Fall die Dokumentation zu Ihrer Grafikkarte. |
