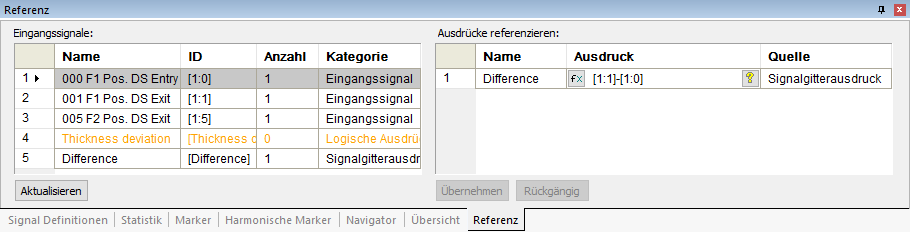

Im Register Referenz können Sie die Verwendung und Referenzierung von Eingangssignalen und logischen Ausdrücken nachvollziehen. Das Register zeigt eine Liste aller Eingangssignale und Ausdrücke und deren Verwendung in Ausdrücken und Berechnungen. In der Tabelle Referenzierende Ausdrücke können Sie die Ausdrücke direkt bearbeiten.

Tabelle Eingangssignale

Die Tabelle Eingangssignale listet alle Signale aus dem Signalbaum auf, die referenziert werden. Nicht referenzierte Eingangssignale werden nicht aufgelistet. Alle logischen Ausdrücke aus dem Dialog Logische Ausdrücke werden ebenfalls aufgelistet, unabhängig davon, ob sie referenziert werden oder nicht.

Sie können die Tabelle durch Klicken auf eine Spaltenüberschrift in aufsteigender oder absteigender Reihenfolge sortieren.

Wenn Sie auf eine Zeile in der Tabelle doppelklicken, navigiert ibaAnalyzer zum Ursprung des Signals und markiert es, z. B. im Signalbaum oder im Dialog Logische Ausdrücke.

Mit dem Button <Aktualisieren> können Sie die Tabelle aktualisieren, wenn die Eingangssignale geändert wurden.

Die Spalten beinhalten folgendes:

  • Name: Name des Eingangssignals

  • ID: Die ID wird in Ausdrücken verwendet, wenn auf dieses Signal verwiesen wird.

  • Anzahl: Anzahl der Ausdrücke, die auf dieses Signal verweisen (entspricht Anzahl der Zeilen in Tabelle Referenzierende Ausdrücke für dieses Signal)

  • Kategorie: Typ des Eingangssignals. Folgende Kategorien sind verfügbar:

    • Eingangssignal: Eingangssignal aus aktuell geladener Messdatei

    • Logischer Ausdruck: Logischer Ausdruck aus dem Dialog Logische Ausdrücke

      Orange markiert sind nicht referenzierte Ausdrücke. Sie haben die Anzahl "0". Um die Analyse zu optimieren, können Sie die nicht benötigten Ausdrücke entfernen.

      Rot markiert sind Duplikate in der Liste. Entweder gibt es ein Signal oder einen Ausdruck mit gleichem Namen. Duplikate können nicht korrekt referenziert werden, daher müssen Sie die rot markierten Duplikate bearbeiten.

    • Signaltabellenausdruck: Referenzierter Ausdruck aus der Signaltabelle

      Signaltabellenausdrücke, die Eingangssignale direkt referenzieren, werden nicht aufgelistet, da diese Ausdrücke meist nur das Signal visualisieren und nicht berechnen.

      Rot markiert sind Duplikate in der Liste. Entweder gibt es ein Signal oder einen Ausdruck mit gleichem Namen. Duplikate können nicht korrekt referenziert werden, daher müssen Sie die rot markierten Duplikate bearbeiten.

    • Trendabfrage: Kanal, der aus einer Trendabfrage einer Datenbank resultiert und im Signalbaum erscheint statt in der Übersicht.

    • Ergebnis anzeigen: Kanal, der aus ibaInSpectra, ibaInCycle oder dem Berechnungsmodul resultiert und referenziert wird. Nicht referenzierte Kanäle werden nicht aufgelistet.
Tabelle Referenzierende Ausdrücke

Die Tabelle Referenzierende Ausdrücke listet alle Ausdrücke auf, die das ausgewählte Eingangssignal referenzieren.

Wenn Sie auf eine Zeile in der Tabelle doppelklicken, navigiert ibaAnalyzer zum Ursprung des Signals und markiert es, z. B. in der Signaltabelle oder im Dialog Logische Ausdrücke.

Sie können Ausdrücke direkt in dieser Tabelle bearbeiten. Mit dem Button <Übernehmen> speichern Sie die Änderungen direkt in der Quelle ab, ohne die Quelle öffnen zu müssen. Mit dem Button <Rückgängig> verwerfen Sie alle nicht gespeicherten Änderungen.

Die Spalten beinhalten folgendes:

  • Name: Name des Ausdrucks

  • Ausdruck: Ausdruck selbst, den Sie bearbeiten können. Sie können von hier den Ausdruckseditor und die Diagnose des Ausdrucks öffnen.

  • Quelle: Ort, an dem der Ausdruck definiert ist. Folgende Quellen sind verfügbar:

    • Signaltabellenausdruck: Ausdruck aus Signaltabelle

    • Logische Komponente: Ausdruck mit mindestens einer logischen Komponente (logischem Ausdruck)

    • X-Achsen-Marker: Berechneter statischer Marker

    • X-Achse Intervall: Intervall

    • Report Berechneter Wert: Berechnete Spalte im Reportgenerator

    • Extraktor Berechneter Wert: Berechnete Spalte im Datenextraktor

    • X-Achse Manuelle Skala: Berechnete Skala der X-Achse

    • Y-Achse Manuelle Skala: Berechnete Skala der Y-Achse

    • Ansicht Eingabe: Eingangssignal einer Ansicht z. B. Maps, ibaInCycle, ibaInSpectra, Berechnungsmodul

    • leeres Feld: nicht alle möglichen Quellen sind momentan implementiert
