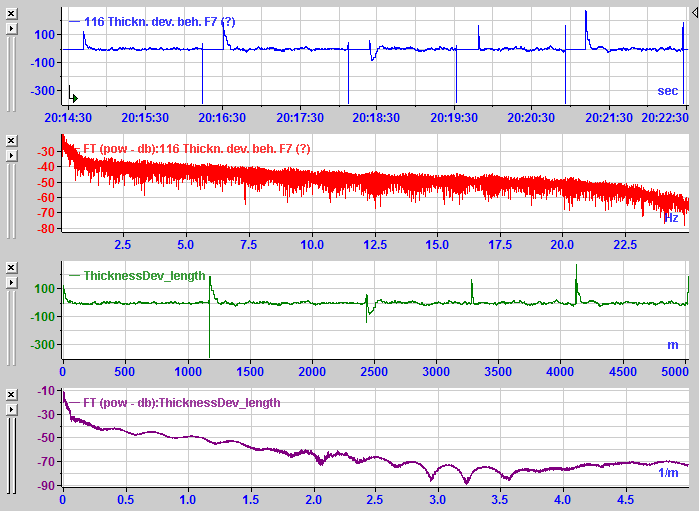

Das Recorderfenster ist der zentrale Bereich für die Werteanzeige. Die Ordnungseinheit innerhalb des Recorderfensters sind die Signalstreifen. Das Programm versucht bis zu einer minimalen Streifenhöhe möglichst alle Signalstreifen im sichtbaren Bereich des Recorderfensters unterzubringen und skaliert sie entsprechend. Wenn die Anzahl der Streifen zu groß ist, wird ein Scroll-Balken am rechten Rand eingeblendet. Die Abbildung zeigt Messwerte mit X-Achsenmodi Zeit, Frequenz, Länge und 1/Länge (von oben).

Die Höhe eines Signalstreifens können Sie auch im Bereich unter der Skala manuell mit der Maus anpassen.

Sie können einen oder mehrere Signale in einem Streifen darstellen. Wenn sich mehrere Signale einen Streifen teilen, dann haben sie stets eine gemeinsame X-Achse und wahlweise eine gemeinsame oder je eine eigene Y-Achse (siehe auch Signale darstellen).

Wenn mehrere Streifen angezeigt werden, dann ist einer von ihnen aktiv. Aktiv bedeutet in diesem Zusammenhang die Auswahl eines Streifens (Fokus), für den dann bestimmte Befehle in den Menüs oder in der Symbolleiste gelten, z. B. Streifeneinstellungen oder automatische Farbvergabe. Welcher Streifen aktiv ist, erkennen Sie an der schattierten Kopfleiste (siehe Abbildung: a hat den Fokus; b hat keinen Fokus).

Die Basisgröße für die X-Achse (Zeit, Länge, Frequenz oder 1/Länge) können Sie für jeden Streifen individuell wählen. Dazu einfach auf den Pfeil-Button links neben der Y-Achse klicken und die Basis auswählen. Bei mehreren Streifen mit verschiedenen Basisgrößen gibt es übergeordnet nur eine Zeit-Achse, eine Längenachse und/oder eine Frequenzachse.

Sie können die X-Achsen und Y-Achsen skalieren (siehe Einstellungen).
