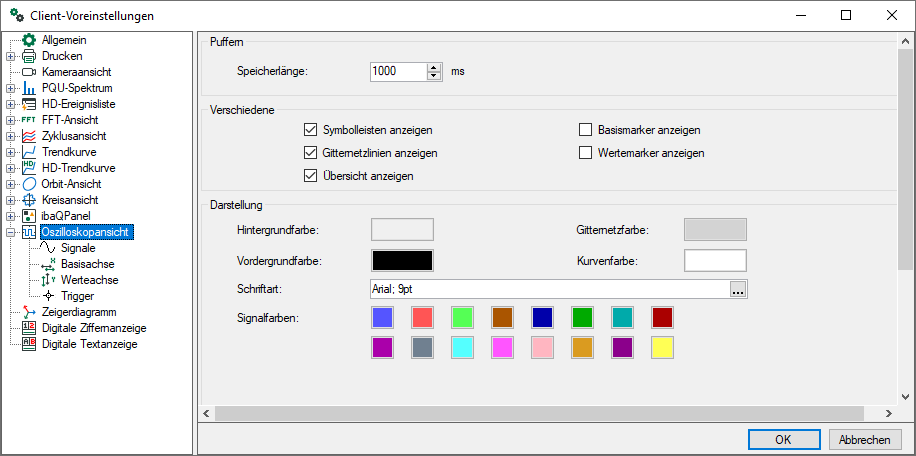

Eigenschaften und Voreinstellungen Oszilloskopansicht

Puffern

Speicherlänge

Dadurch wird festgelegt, wie viele Messungen für alle Signale der Ansicht gepuffert werden. Die Länge ist jedoch begrenzt, je nachdem welche Zeitbasen der Signale gerade in der Ansicht eingestellt sind. Wenn Sie also ein neues Signal hinzufügen, könnte sich die Speicherlänge ändern.

Verschiedenes

Diese Einstellungen legen fest, ob die genannten Elemente der Ansicht eingeblendet oder verborgen werden.

Darstellung

Stellen Sie hier, wie bei der Trendansicht, ihre bevorzugten Farben für die verschiedenen Bereiche der Oszilloskopansicht ein.

Im Dialog "Eigenschaften" gibt es unter den Einstellungen für die Darstellung eine weitere Option.

X-Y Darstellung

• • Um die Bildanzeige zu aktivieren bzw. deaktivieren setzen bzw. entfernen Sie das Häkchen im Auswahlfeld "X-Y Darstellung".

  • Geben Sie den Pfad- und Dateinamen der Grafikdatei in das entsprechende Feld ein oder nutzen Sie den Browser-Button, um die Datei auszuwählen.

  • Die Option "Auf Bereich einstellen" erlaubt es, die Größe und Position des Hintergrundbildes zu definieren. Indem Sie die Koordinaten x1/y1 und x2/y2 bestimmen, können Sie die 4 Ecken des Bildes auf die X/Y-Skalen innerhalb der Ansicht ausrichten.

  • Ist die Option "Auf Bereich einstellen" deaktiviert, dann wird das Hintergrundbild immer auf die Größe der Oszilloskopansicht skaliert.
