Die Schnittstellen der ibaFOB-Karten sind im I/O-Manager von ibaPDA nur dann sichtbar, wenn eine oder mehrere Karten im Rechner installiert sind. iba-Geräte mit ibaNet-Anschluss (LWL) können nur über eine ibaFOB-Karte mit ibaPDA verbunden werden.
ibaNet-E ist eine Ethernet-basierte Schnittstelle mit einem speziellen Protokoll, das von geeigneten Geräten (z. B. ibaW-750) unterstützt wird.
|
Name |
Typ |
Verbindung zu … |
Anmerkung |
Link |
|---|---|---|---|---|
|
ibaFOB-4io-D, -Dexp |
PCI-Karten ibaFOB-io-D, -2i-D, -4i-D, -4o-D, -2io-D PCIe-Karten ibaFOB-io-Dexp, -2i-Dexp, 4i-Dexp, -2io-Dexp |
ibaPADU, SM64, SM128, ibaNet750, ibaBM…, ibaPADU-S-Familie, ibaLink-VME |
Unterstützt alle Geräte und FOB-Protokolle inkl. 32 Mbit flex |
|
|
ibaFOB-io-ExpressCard |
ExpressCard FOB-io-ExpressCard /54, /34 |
ibaPADU, SM64, SM128, ibaNet750, ibaBM…, ibaPADU-S-Familie ibaLink-VME |
für Notebooks mit ExpressCard-Slot 34 mm oder 54 mm, unterstützt alle Geräte (kompatibel mit ibaFOB-io-D) |
|
|
ibaFOB-io-USB |
USB-Adapter |
wie ibaFOB-io-ExpressCard |
für Notebooks und PCs mit USB 2.0 oder höher; kann nicht mit anderen ibaFOB-io-Karten kombiniert werden. |
|
|
ibaNet-E |
Ethernet-basiert (NIC) |
ibaW-750 |
Protokoll kann auch auf Fremdgeräten implementiert werden (OEM) |
Die Geräte selbst werden als Module konfiguriert. Je nach Gerätetyp werden die Messsignale im direkt verbundenen Gerätemodul konfiguriert oder in weiteren, unterlagerten Gerätemodulen (z. B. ibaPADU-S Modularsystem, ibaNet750) oder Softwaremodulen (z. B. Busmodule wie ibaBM-DP).

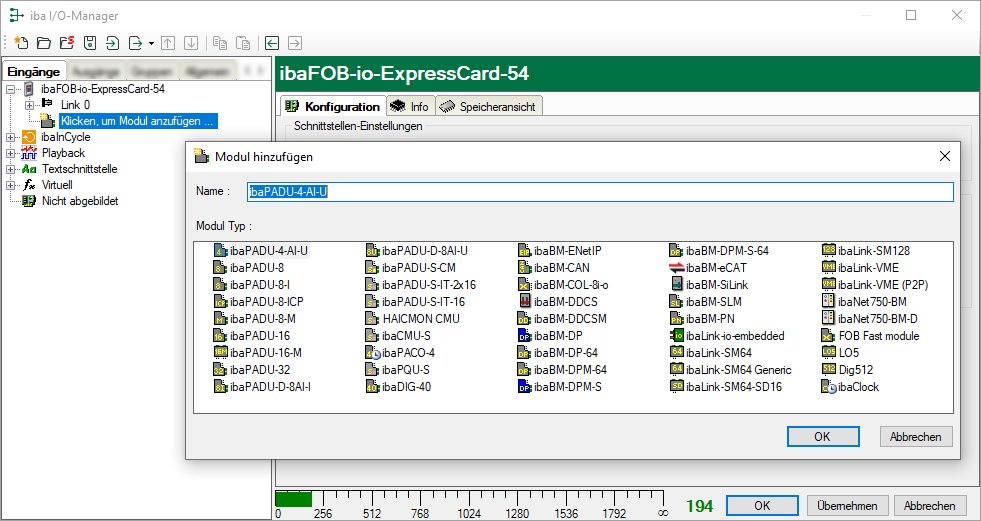

Welche Geräte bzw. Module Sie an einer Schnittstelle verwenden können, sehen Sie im I/O-Manager, wenn Sie unter der Schnittstelle auf "Klicken, um Modul anzufügen" klicken. ibaPDA zeigt Ihnen stets die möglichen Kombinationen an. Die nachfolgende Abbildung zeigt ein Beispiel für die Auswahl möglicher Geräte an einem freien Link einer ibaFOB-io-ExpressCard.

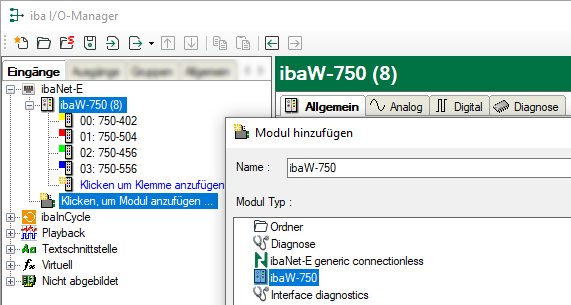

Die nachfolgende Abbildung zeigt ein Beispiel für ibaW-750 an ibaNet-E.
