Beschreibung

Diese Schnittstelle sollte verwendet werden, wenn ibaPDA über eine serielle Schnittstelle (COM-Port) mit einem Modbus-Netzwerk verbunden ist.

ibaPDA unterstützt sowohl die Modbus-Modi Master und Slave als auch RTU oder ASCII.

Schnittstellenkonfiguration

Zuerst müssen Sie einen Modbus COM-Port (serielle Schnittstelle) hinzufügen. Markieren Sie dazu den Knoten Modbus Serial im Schnittstellenbaum und klicken Sie auf den Button <Modbus COM-Port hinzufügen>.

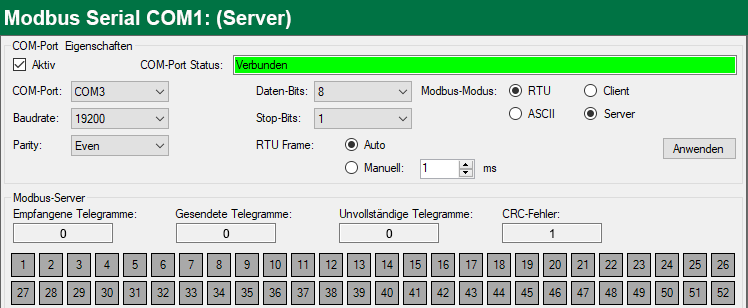

Stellen Sie anschließend die Eigenschaften des COM-Ports ein und klicken Sie dann auf den Button <Anwenden> im Bereich Eigenschaften.

  • Aktiv Wenn die Schnittstelle verwendet werden soll, muss das Häkchen gesetzt werden.

  • COM-Port Wählen Sie einen COM-Port aus der Drop-down-Liste.

  • Baudrate, Parität, Daten-Bits und Stop-Bits Stellen Sie diese COM-Port-Parameter gemäß dem Modbus-Netzwerk ein.

  • Modbus-Modus Entscheiden Sie, ob ibaPDA im RTU oder ASCII-Modus, bzw. als Master oder als Slave arbeiten soll.

  • RTU Frame Wählen Sie hier, ob das RTU-Framing automatisch erfolgen soll (empfohlen) oder manuell. Wenn Sie sich für manuell entscheiden, wählen Sie eine angemessene Framing-Zeit.

Statusanzeige für Modbus Slaves

Sobald den Button <Anwenden> im Bereich Eigenschaften geklickt wurde, beginnt ibaPDA mit der Arbeit am COM-Port.

  • Bei Ausführung im Slave-Modus hört ibaPDA den COM-Port nach Meldungen ab.

  • Im Master-Modus sendet ibaPDA in regelmäßigen Abständen Anforderungen an die eingerichteten Modbus Slaves.

Wenn aktive Modbus Slaves angeschlossen sind, wird der Status der möglichen 247 Modbus-Teilnehmer durch verschiedene Farben dargestellt.

Status

Master-Modus

Slave-Modus

Angeschlossen (Grün)

Der Slave antwortet auf die regelmäßigen Anforderungen von ibaPDA.

Der Master sendet regelmäßig Anforderungen an ibaPDA.

Getrennt (Rot)

Der Slave antwortet nicht auf die regelmäßigen Anforderungen von ibaPDA.

Der Master sendet keine Anforderungen an diesen Slave.

Deaktiviert (Grau)

Dieser Slave ist nicht konfiguriert.

Dieser Slave ist nicht konfiguriert.
Verfügbare Module

  • Modbus Slave
Produktname

ibaPDA-Interface-Modbus-Serial (Art.-Nr. 31.001021)
