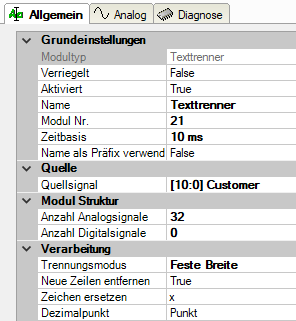

Grundeinstellungen
Modultyp (nur Anzeige)
Zeigt den Typ des aktuellen Moduls an.
Verriegelt
Sie können ein Modul verriegeln, um ein versehentliches oder unautorisiertes Ändern der Einstellungen zu verhindern.
Aktiviert
Aktivieren Sie das Modul, um Signale aufzuzeichnen.
Name
Hier können Sie einen Namen für das Modul eintragen.
Kommentar
Hier können Sie einen Kommentar oder eine Beschreibung zum Modul eintragen. Dies wird dann als Tooltip im Signalbaum angezeigt.
Modul Nr.
Diese interne Referenznummer des Moduls bestimmt die Reihenfolge der Module im Signalbaum von ibaPDA-Client und ibaAnalyzer.
Zeitbasis
Alle Signale dieses Moduls werden mit dieser Zeitbasis erfasst.
Modulname als Präfix verwenden
Diese Option setzt den Modulnamen zusätzlich vor den Signalnamen.
Quelle
Quellsignal
Tragen Sie hier das Signal aus dem Schnittstellenmodul ein, mit dem der Text empfangen wurde.
Modulstruktur
Die Anzahl der Analogsignale ist auf 32, die der Digitalsignale auf null voreingestellt. Sie können die Anzahl bei Bedarf ändern. Zulässiger Bereich: 1 bis 1000.
Verarbeitung
Trennungsmodus
Wählen Sie hier den geeigneten Modus aus, der der Struktur des Eingangstextes entspricht, um die enthaltenen Informationen stets korrekt auszulesen:
-
Feste Breite
-
Trennzeichen
-
JSON
Die verschiedenen Einstellungen und ihre Bedeutung sind in den folgenden Kapiteln beschrieben.
Neue Zeilen entfernen
Wenn Sie diese Option aktivieren (True), dann werden beim Parsen des Eingangstextes alle Zeilenvorschübe ("neue Zeile") entfernt.
Zeichen ersetzen
Tragen Sie hier ein Zeichen ein, mit dem alle nicht druckbaren Zeichen im Eingangstext ersetzt werden sollen. Default: x.
Dezimalpunkt
Wählen Sie hier das Dezimaltrennzeichen aus, damit Zahlenwerte mit Dezimalstellen im Text korrekt interpretiert werden: Punkt oder Komma.
